Présentation du produit

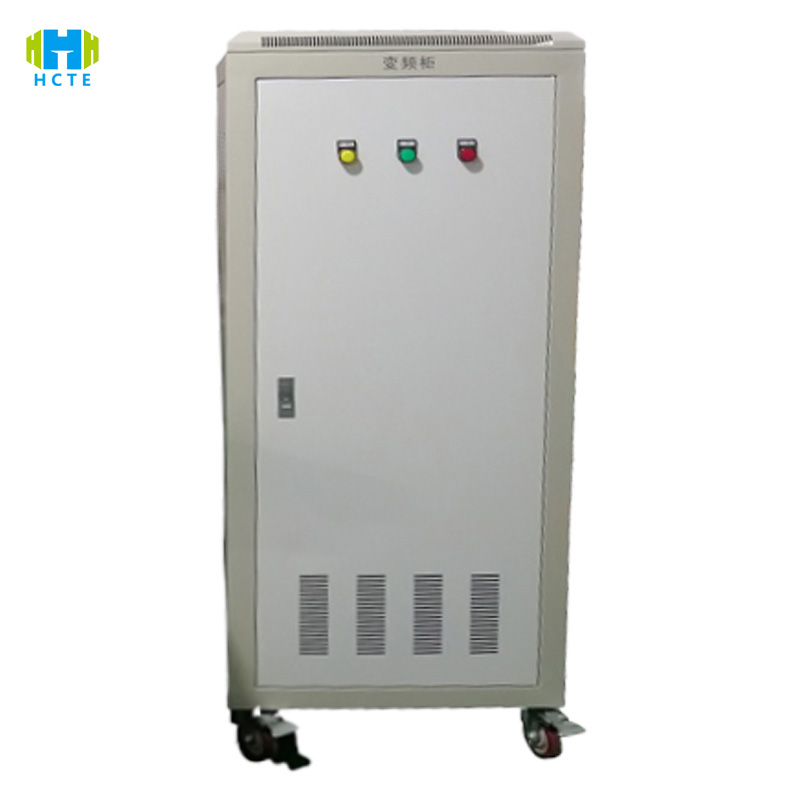

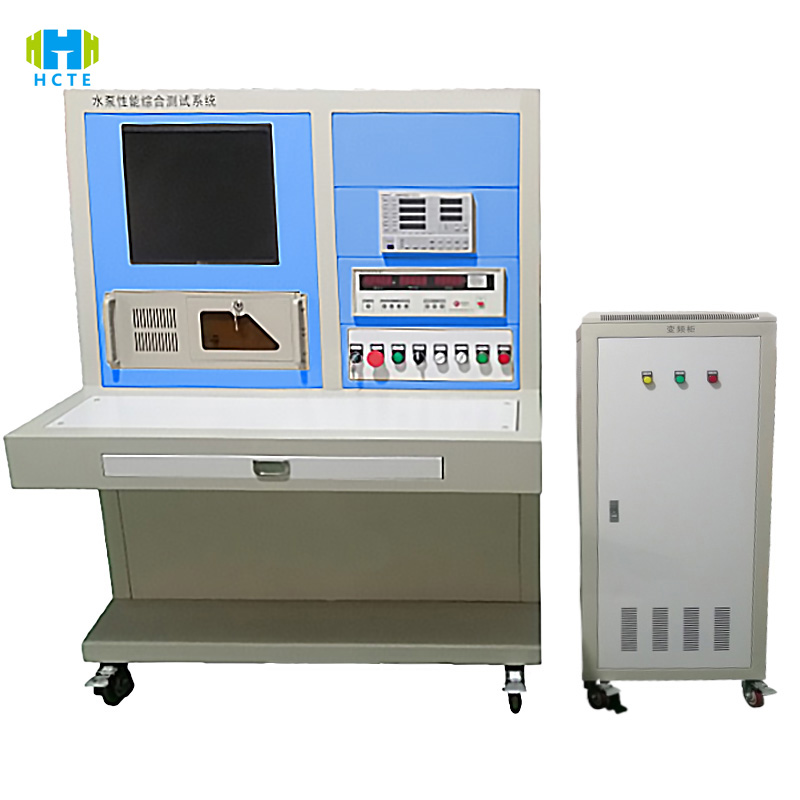

Le WPT-17 utilise une couverture complète et une technologie de mesure et de contrôle intelligente pour obtenir une évaluation précise et une vérification efficace des performances de la pompe à eau :

Capacité de simulation en conditions complètes :

• Plage de débit 0,1-5000m³/h (précision du débitmètre électromagnétique ±0,5% FS), pression 0-100MPa (résolution 0,01MPa), convient à tous les types de pompes à eau telles que les pompes centrifuges, les pompes à piston, les pompes submersibles (puissance 0,5-2000kW).
• Le module de contrôle de température prend en charge la simulation environnementale de -20℃~150℃ (précision ±1℃), et avec le système de vide (degré de vide ≤10kPa), il peut tester les performances de cavitation des pompes de puits profonds et la stabilité des pompes à huile à haute température.

Système de mesure et de contrôle intelligent :

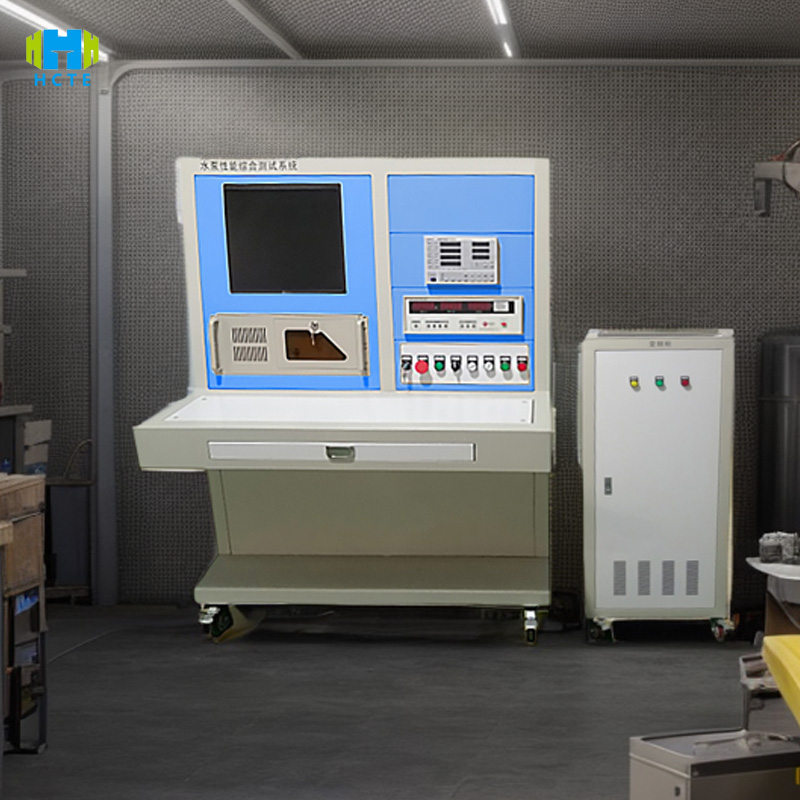

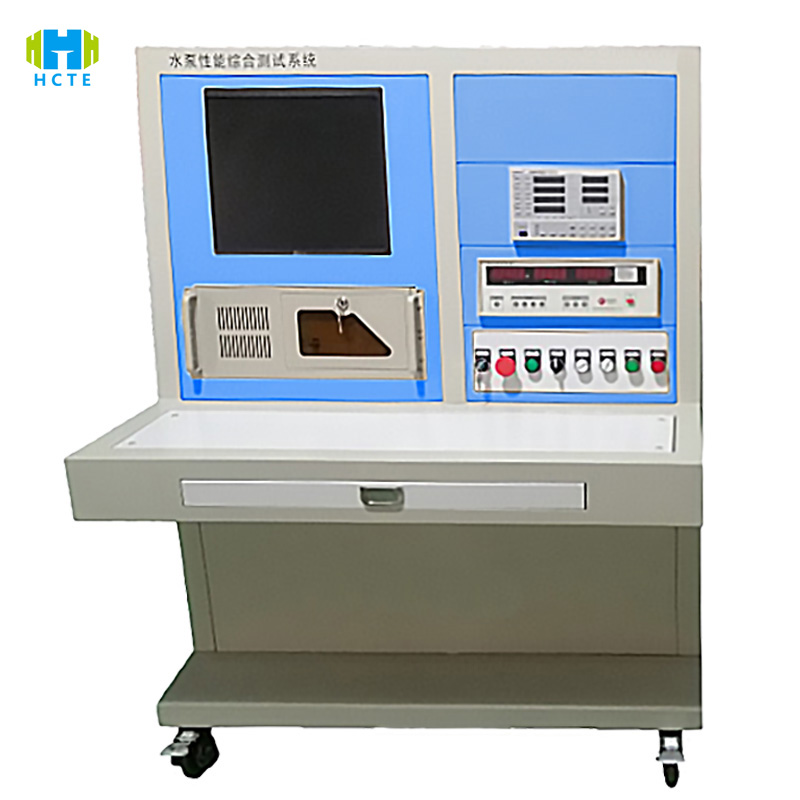

• L'écran tactile de qualité industrielle de 15 pouces (basculement entre le chinois et l'anglais) intègre plus de 20 modèles de test standard de l'industrie (tels que le processus de test ISO 9906 Classe B) et le démarrage en un clic de la courbe de débit de tête et du test d'efficacité énergétique de l'arbre.
• Le servomoteur lié au PLC ajuste la vitesse (0-5000 tr/min, précision de ± 0,1 %), collecte plus de 60 paramètres tels que les vibrations, le bruit, le couple, etc. en temps réel, et le taux de rafraîchissement des données atteint 100 Hz pour éviter les erreurs d'enregistrement manuel.

Conception de sécurité et de fiabilité :

• Chambre d'essai en acier inoxydable à double couche (résistance à la pression 150 MPa) avec fenêtre d'observation antidéflagrante, surveillance intégrée des fuites (précision 0,01 L/min) et protection contre les surpressions (déchargement automatique à 110 % de la valeur définie), conformément aux normes de sécurité électrique EN 61010-1.
• Le système de diagnostic intelligent identifie automatiquement 7 types de défauts tels que la cavitation et l'usure des roulements, avec un taux de précision de diagnostic de ＞98%, et génère des recommandations de maintenance préventive.

Caractéristiques du produit

Technologie de test de haute précision

• Capteur de pression importé d'Allemagne (± 0,2 % FS) et capteur de débit (± 0,3 % FS), calibré par CNAS, répondant aux exigences de précision de la norme ISO 9906:2018 Classe B, dérive à long terme ≤ 0,1 % FS.
• Précision du contrôle de vitesse ± 0,1 %, prend en charge l'analyse des caractéristiques de vibration à vitesse critique (résolution 0,1 m/s²), adaptée aux scénarios à forte demande tels que l'énergie nucléaire et les pompes en haute mer.

Capacité de test multimode

• Essai de performance : courbe débit-tête, NPSHr, pulsation de pression (≤ 3 % de la pression nominale).
• Test d'endurance : 1000 heures de test de fonctionnement continu, surveillance des fuites d'étanchéité (précision 0,005 L/min) et de l'augmentation de la température de l'enroulement (résolution 0,5 ℃).
• Conditions de travail spéciales : essai moyen à 10 % de teneur en sable, simulation d'environnement de corrosion acide et alcaline (pipeline en acier inoxydable 316L en option).

Changement et extension rapides

• Le dispositif de levage électrique (course 800 mm) est combiné à la bride à dégagement rapide (DN50-DN1000) et le remplacement de la pompe à eau est effectué en 15 minutes, compatible avec les structures de pompe horizontales/verticales/blindées.
• Le module de milieu gazeux en option (test de pression d'air 0-50 MPa) et le système de circulation d'huile à haute température (température moyenne ≤ 200 ℃) répondent aux besoins de test de plusieurs industries.

Prise de décision basée sur les données

• Le stockage SSD de 512 Go génère automatiquement des rapports CSV/PDF, prend en charge l'amarrage du protocole OPC UA avec le système MES et le cycle de traçabilité des données peut atteindre 15 ans.
• L'écran tactile affiche les cartes de contrôle SPC et les valeurs CPK (≥ 1,67) en temps réel. Tout dépassement des limites est automatiquement signalé en rouge et déclenche une alarme à trois niveaux (sonore et lumineuse/SMS/e-mail), améliorant ainsi l'efficacité du contrôle qualité de 60 %.

Normes internationales de référence

• ISO 9906:2018 « Essai d'acceptation des performances hydrauliques des pompes »
• Article 5 : Méthode d'essai d'efficacité et niveau de précision
• Article 6 : Procédure de détermination du NPSH
• API 610:2020 « Pompes centrifuges pour les industries pétrolière, pétrochimique et du gaz naturel »
• Article 9 : Test d'intégrité mécanique (surveillance des vibrations/températures)
• Article 10 : Test de performance (courbe débit/hauteur/puissance)
• GB/T 3216-2016 « Essai d'acceptation des performances hydrauliques des pompes dynamiques rotatives »
• Section 5.2 : Exigences d'incertitude relatives aux essais de tête (± 0,5 %)
• Section 6.3 : Limites de bruit et de vibrations
• ANSI/HI 1.6-2019 « Norme d'essai d'efficacité des pompes »
• Section 4 : Algorithme de correction de l'efficacité du moteur
• Section 5 : Calcul de l'incertitude des données de test

Utilisation du produit

• Fabrication de pompes : Pompe centrifuge / Inspection complète en usine des pompes à piston (telles que la cohérence de la tête de pompe multi-étages et la fiabilité des joints de pompe submersible) pour garantir la conformité aux normes ISO/API.
• Ingénierie de l'eau : Test de sélection des groupes de pompes d'alimentation en eau (évaluation de l'efficacité énergétique des pompes de dérivation d'eau du sud vers le nord) pour éviter les dommages dus à la cavitation pendant le fonctionnement.
• Pétrochimie : Test de résistance aux acides et aux alcalis des pompes résistantes à la corrosion (vérification de la compatibilité des fluides de pompage pour les appareils PTA) pour garantir la sécurité dans des conditions de travail à haut risque.
• Institutions de recherche scientifique : essai de dynamique des fluides de nouveaux matériaux de roue (fibre de carbone/céramique), vérification par simulation CFD de types de pompes à économie d'énergie.

Objets de test et éléments d'inspection

Objets de test :

• Pompes centrifuges (monocellulaires/multicellulaires, horizontales/verticales)
• Pompes volumétriques (pompes à piston, pompes à membrane, pompes à engrenages)
• Pompes à conditions de fonctionnement spéciales (pompes submersibles, pompes blindées, pompes magnétiques)

Éléments d'inspection :

• Performances de base : courbe de débit (ISO 9906 Clause 5), courbe de rendement énergétique de l'arbre (GB/T 3216 5.2), essai de perte de pression.
• Fiabilité : 500 tests de cycles marche-arrêt, prédiction de la durée de vie des roulements (durée de vie L10 ≥ 100 000 heures), test de vieillissement des joints (cycle de température 1 000 fois).
• Performances de sécurité : résistance à la compression (1,5 fois la pression nominale), résistance d'isolement (≥ 2MΩ), continuité de mise à la terre (≤ 0,1Ω).
• Adaptabilité environnementale : cycle de température haute et basse (-20℃~120℃), durabilité aux vibrations (fréquence de balayage 10-2000Hz, accélération 30m/s²), corrosion au brouillard salin (test NSS 48 heures).
