Équipement de test complet pour pompes à eau

Présentation du produit

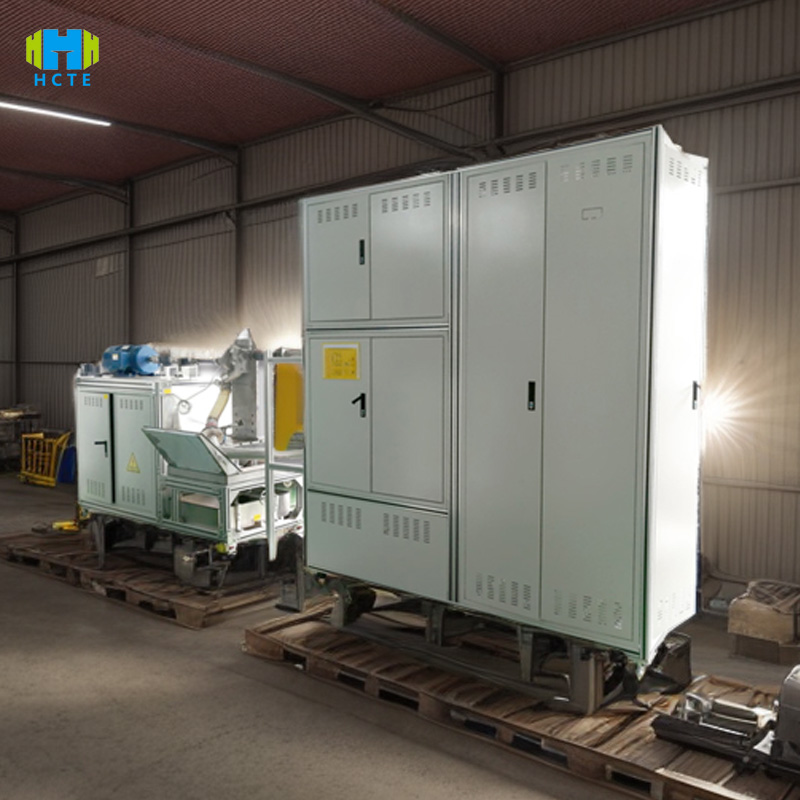

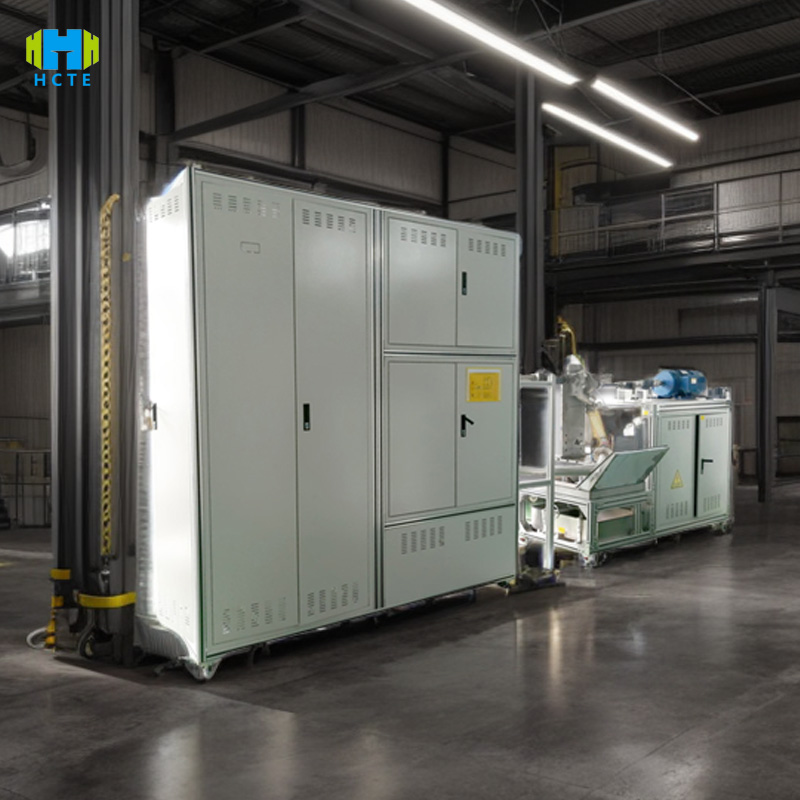

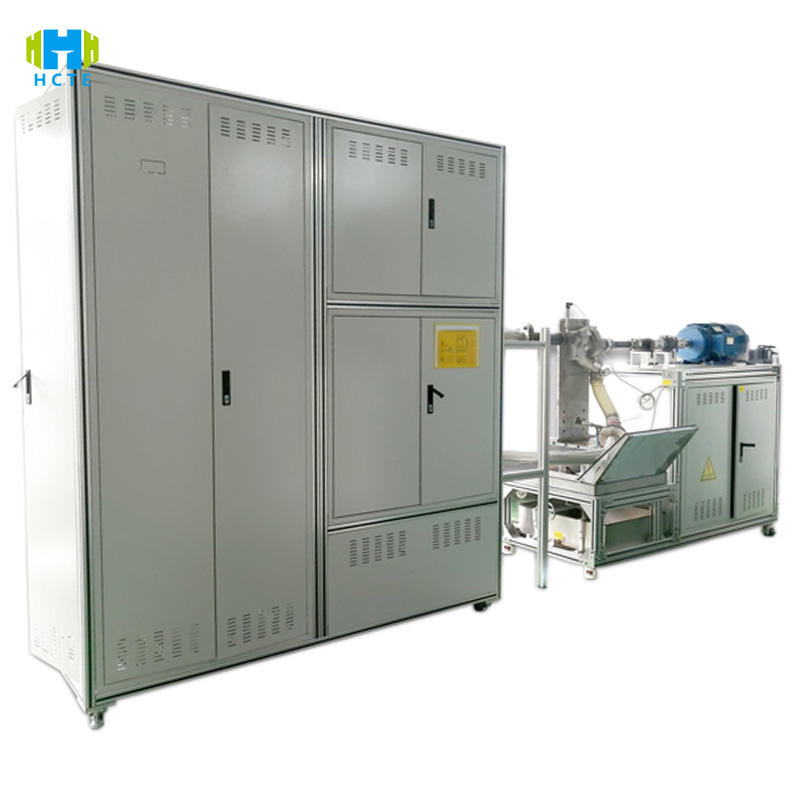

Le WTP-14 utilise un système de mesure et de contrôle de haute précision et une simulation de scénario complet pour obtenir une évaluation précise des performances de la pompe à eau haute pression :

• Test de performance sur toute la gamme : prend en charge les pompes centrifuges, les pompes à piston, les pompes à membrane (puissance 0,5-500 kW) tests de tête (précision ± 0,5 %), d'efficacité (résolution 0,1 %), NPSH (précision ± 1 %), couvrant les exigences de précision des tests de classe B spécifiées dans la norme ISO 9906.
• Système de mesure et de contrôle intelligent : écran tactile couleur de 12 pouces (commutateur chinois et anglais), réglage en un clic des schémas de test (tels que le mode pression constante/courant constant), réglage de la vitesse du servomoteur de liaison PLC (0-3000 tr/min), capteurs de haute précision (pression ± 0,2 % FS, débit ± 0,5 % FS) données de rétroaction en temps réel pour éviter les erreurs de fonctionnement manuel.
• Capacité de détection multidimensionnelle : accéléromètre de vibration intégré (résolution 0,1 m/s²), capteur de bruit (précision ± 1 dB), surveillance synchrone de la stabilité de fonctionnement de la pompe ; prise en charge des conditions de température élevée (température moyenne 0-150 ℃) et des tests de liquides corrosifs (eau de mer/solution acide et alcaline) (un module anti-corrosion est requis).
• Traçabilité des données : la mémoire intégrée de 256 Go génère automatiquement une courbe pression-débit, un spectre efficacité-puissance, prend en charge l'exportation USB/Ethernet et l'analyse du logiciel de l'ordinateur hôte (génération d'un rapport de test PDF), répondant aux exigences de traçabilité de qualité ISO 9001 et de certification CE.

Caractéristiques du produit

Technologie de test de haute précision

• Adopte un capteur de pression importé d'Allemagne (plage 0-100 MPa, précision ± 0,2 % FS) et un débitmètre électromagnétique (plage de débit 0,1-5 000 m³/h, précision ± 0,5 % FS), conformément aux normes de test ISO 9906:2018 Classe B.
• Précision du contrôle de vitesse ± 0,1 %, prend en charge l'analyse des caractéristiques de vibration des pompes à eau à vitesse critique et s'adapte aux exigences de détection de haute précision telles que l'énergie nucléaire et la pétrochimie.

Capacité de test multimode

• Test de performance : courbe de débit de tête, courbe d'efficacité de puissance de l'arbre, test de performance de cavitation (NPSHr).
• Test d'endurance : 1000 heures de fonctionnement continu, surveillance des fuites d'étanchéité (précision 0,01 L/min) et de l'augmentation de la température des roulements (résolution 0,5 ℃).
• Test de sécurité : protection contre la surpression (arrêt automatique à 110 % de la pression de consigne), surcharge du moteur (alarme de fluctuation de courant > 5 %).

Gestion intelligente des données

• L'écran tactile affiche les graphiques statistiques SPC à station unique (tels que la valeur CPK, l'indice de capacité du processus) en temps réel, et les données anormales (telles que la baisse d'efficacité) sont automatiquement marquées en rouge et déclenchent des alarmes sonores et lumineuses.
• Prend en charge l'importation par lots de plans de test standard de l'industrie (tels que le processus de test à trois niveaux spécifié dans GB/T 3216), réduisant ainsi le temps de définition des paramètres de plus de 40 %.

Conception d'adaptabilité flexible

• Le dispositif de changement rapide (interface de bride DN50-DN600) peut effectuer le remplacement de la pompe à eau en 15 minutes et convient aux pompes horizontales/verticales/submersibles ; le système de vide (degré de vide ≤ 10 kPa) peut être équipé en option pour simuler les conditions de travail des pompes de puits profonds.
• Le système de circulation moyen (capacité du réservoir d'eau 1000L) prend en charge les tests d'eau propre, d'eaux usées et d'huile, et est équipé d'un dispositif de filtrage des impuretés (précision 50μm) pour prolonger la durée de vie de l'équipement.

Normes internationales de référence

• ISO 9906:2018 : Essais d'acceptation des performances hydrauliques des pompes (Clause 5 essai d'efficacité ; Clause 6 essai de marge de cavitation).
• GB/T 3216-2016 : Test d'acceptation des performances hydrauliques des pompes dynamiques rotatives niveau 1, niveau 2 et niveau 3 (Clause 5 test de hauteur de refoulement ; Clause 6 limite de vibration et de bruit).
• API 610:2010 : Pompes centrifuges pour les industries du pétrole, de la pétrochimie et du gaz naturel (Clause 9 Test d'intégrité mécanique ; Clause 10 Test de performance).
• ANSI/HI 1.6-2019 : Essais d'efficacité de la pompe (Section 4 Méthode de calcul de l'efficacité ; Section 5 Incertitude de l'essai).
• IEC 60034-1:2010 : Machines électriques tournantes - Partie 1 : Caractéristiques assignées et performances (Article 7 Essai d'échauffement ; Article 8 Détermination du rendement).

Paramètres techniques

Utilisation du produit

Fabrication de pompes : Les pompes centrifuges/pompes à piston sont entièrement inspectées avant de quitter l'usine (comme la consistance de la tête des pompes multi-étages et la fiabilité de l'étanchéité des pompes submersibles) pour garantir que les produits répondent aux normes ISO/API.

Ingénierie de l'eau : Test de sélection du groupe de pompes d'alimentation en eau (comme l'évaluation de l'efficacité énergétique des pompes à haute pression utilisées dans le projet de dérivation des eaux du sud vers le nord) pour éviter les dommages dus à la cavitation pendant le fonctionnement.

Industrie pétrochimique : Vérification de la résistance aux acides et aux alcalis des pompes résistantes à la corrosion (comme le test de compatibilité des fluides des pompes pour les appareils PTA) pour garantir la sécurité dans des conditions de travail à haut risque.

Institutions de recherche scientifique : essai de résistance à haute pression de nouveaux matériaux de pompe (tels que les plastiques renforcés de fibres de carbone), étude comparative de l'efficacité de la conception de turbines à économie d'énergie.

Objets de test et éléments d'inspection

Objets de test :

Pompes centrifuges (monocellulaires/multicellulaires, horizontales/verticales)

Pompes volumétriques (pompes à piston, pompes à membrane, pompes à engrenages)

Pompes à conditions de fonctionnement spéciales (pompes submersibles, pompes blindées, pompes magnétiques)

Éléments d'inspection :

1. Paramètres de performance :

• Tête (courbe HQ, précision ±0,5%)
• Puissance et rendement de l'arbre (courbe P-η, résolution 0,1 %)
• Marge d'aspiration positive (NPSHr, ISO 9906 Classe B)

2. Stabilité de fonctionnement :

• Accélération des vibrations (X/Y/Z à trois voies, ≤ 2,8 m/s² à 1 500 tr/min)
• Décibels de bruit (à une distance de 1 m, ≤ 85 dB pour une pompe de 55 kW)

3.Durabilité et sécurité :

• Fuite du joint (joint mécanique ≤ 5 gouttes/minute)
• Élévation de température du moteur (enroulement du stator ≤ 120 K, IEC 60034-1)

Tests spéciaux :

• Adaptabilité aux milieux à haute température (fonctionnement continu à 150 °C pendant 24 heures)
• Tolérance aux particules (testée avec de l'eau contenant 50 μm d'impuretés, usure ≤ 0,05 mm)
