Testeur de pression de maintien de soupape 300 kN, test de pression de maintien à passage intégral Gb/T 13927

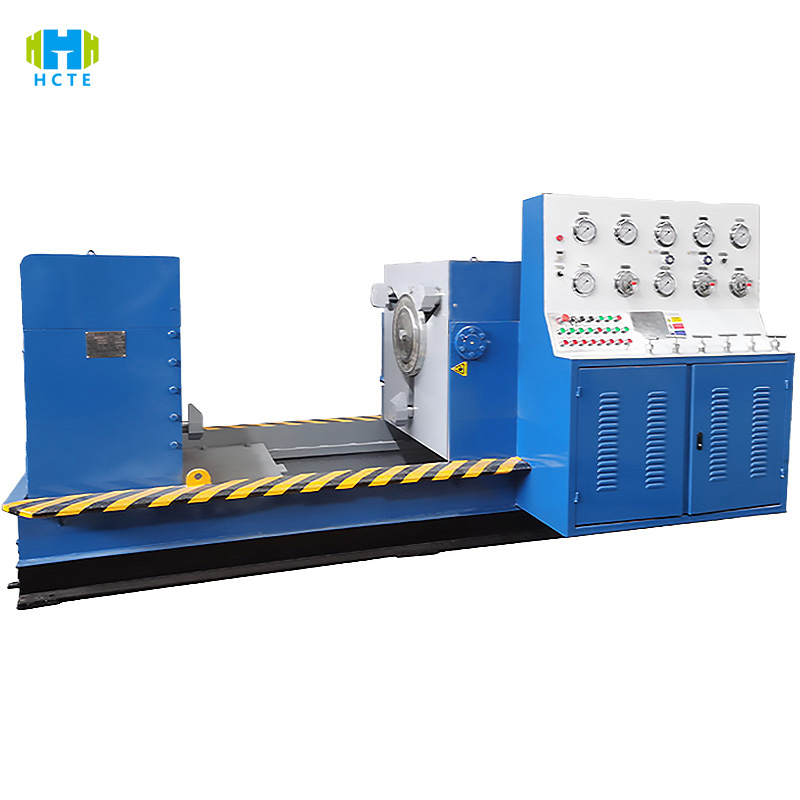

Présentation du produit
Le WPT-2 atteint une haute précision et une grande efficacité dans les tests de vannes grâce à une structure de serrage innovante et à une technologie de mesure et de contrôle intelligente :
- Joint de pression : la pince hydraulique de 300 kN (force de serrage réglable de 10 à 300 kN) convient aux vannes à bride/plaquette, et la bague d'étanchéité est en polytétrafluoroéthylène résistant à l'usure pour garantir une fuite nulle pendant le processus de test et résoudre le problème d'étanchéité instable du serrage manuel traditionnel.
- Couverture complète de la gamme : test de pression d'eau 0-100 MPa (standard), test de résistance de la coque de support (1,5 PN), test d'étanchéité (1,1 PN) et test d'étanchéité à l'air haute pression (module de gaz en option), adapté à tous les types de vannes telles que les vannes à guillotine, les vannes à boisseau sphérique, les vannes papillon, etc.
- Mesure et contrôle intelligents : écran tactile couleur de 10 pouces (commutateur chinois et anglais), réglage en un clic des paramètres de test, servomoteur entraînant la pompe à piston pour augmenter automatiquement la pression (taux réglable de 0 à 10 MPa/s), stabilité de la pression ≤ ± 0,5 % FS, évitant les erreurs de fonctionnement manuel.
- Traçabilité des données : mémoire 32 Go intégrée, enregistre automatiquement plus de 50 paramètres tels que la pression de serrage, la pression d'essai, les fuites, le temps de maintien de la pression, etc., prend en charge l'exportation de données USB/Ethernet et prend en charge le logiciel PC pour générer des rapports de test PDF (y compris la courbe de pression, le jugement qualifié), répondant aux exigences de traçabilité de qualité ISO 9001.

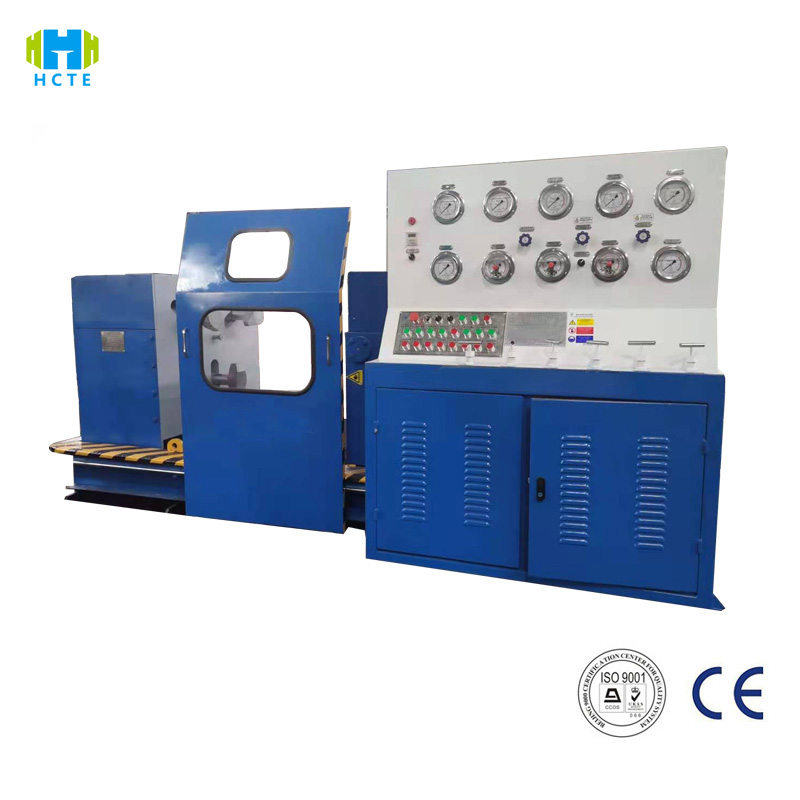

Caractéristiques du produit
- Conception de serrage efficace
- Temps de réponse du serrage hydraulique
- Plage de pression de maintien DN50-DN500, compatible avec les vannes de niveau de pression PN16-PN100, pas besoin de changer le montage et ajuste automatiquement la course de serrage via l'écran tactile.
- Le capteur de pression est calibré par CNAS (précision ± 0,3 % FS) et la résolution du capteur de pression de serrage est de 0,1 kN, garantissant que la précision de détection de fuite du test d'étanchéité atteint 0,05 ml/min (méthode à bulles).
- Le temps de maintien de la pression peut être réglé librement de 0 à 300 minutes et prend en charge les modes de détection doubles de la méthode de décroissance de pression (chute de pression ≤ 0,3 %) et de la méthode de poids (conversion de fuite).

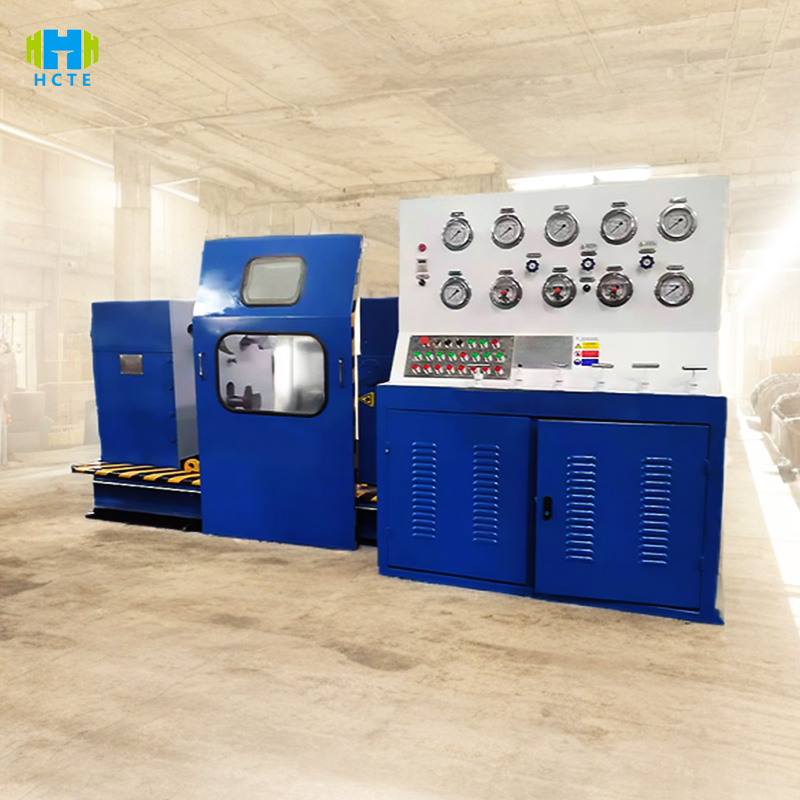

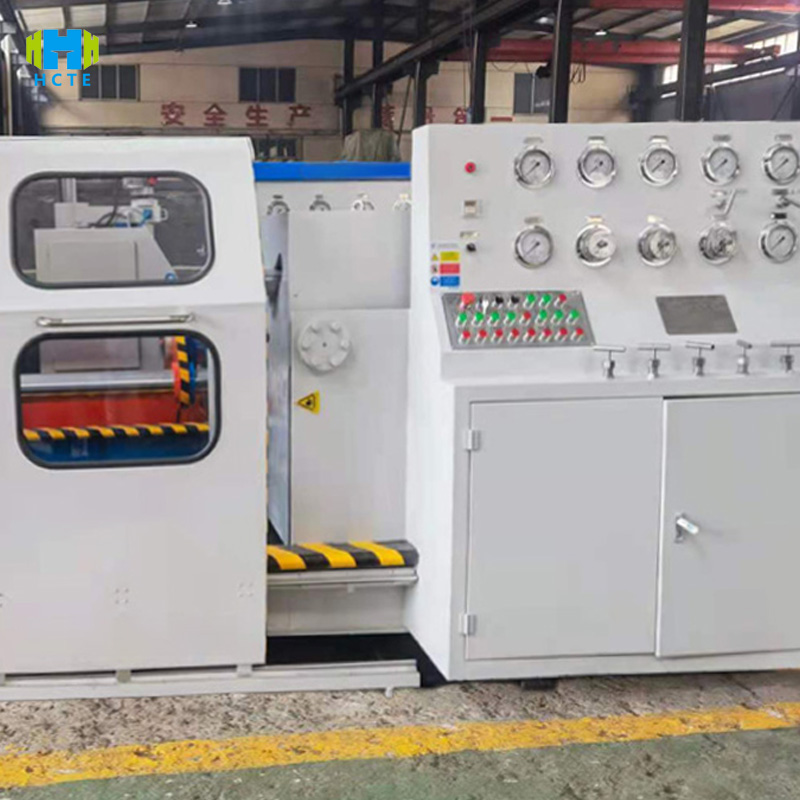

- La cabine antidéflagrante en verre trempé (transmittance 95 %, résistance à la pression 50 MPa) isole la zone de test et le capteur de détection de fuite (précision 0,1 ppm) surveille l'environnement en temps réel, s'arrête automatiquement et déclenche une alarme sonore et lumineuse en cas de dépassement de la norme.
- Double protection contre les surcharges (soupape de débordement du système hydraulique + limite supérieure de pression logicielle), avertissement automatique de surchauffe du moteur (＞75℃) et de manque d'eau du réservoir d'eau pour un fonctionnement sûr.
- Adaptation flexible
- Prend en charge l'installation de vannes à bride (RF/RTJ), de type plaquette et filetées, équipées de joints de conversion universels (DN50-DN500), aucun outillage personnalisé requis.
- L'interface de contrôle à distance (RS485/Modbus) peut être connectée au système MES de l'usine pour réaliser le téléchargement automatique et la gestion des processus des données de test.
Normes internationales de référence
- ASME B16.34 : Pression nominale de la vanne et méthode d'essai (pression d'essai de la coque/du joint, clauses de temps de maintien de la pression).
- GB/T 13927 : Essai de pression des vannes industrielles (détermination des fuites, exigences relatives au milieu d'essai).
- API 598 : Spécification de test de pression de vanne (clarifie l'influence de la température de test de pression de l'eau et de la force de serrage sur les résultats du test).
- ISO 5208 : Essai d'étanchéité des vannes industrielles (méthode de détection du taux de fuite liquide/gaz).
Utilisation du produit
- Fabrication de vannes : inspection complète des performances d'étanchéité et de la résistance de la coque avant de quitter l'usine pour garantir que les vannes PN16-PN100 respectent la pression nominale (comme l'inspection par lots des vannes à boisseau sphérique et des vannes papillon).
- Ingénierie des pipelines : réinspecter l'étanchéité des vannes avant l'installation (comme les vannes à guillotine haute pression pour les gazoducs et les vannes résistantes à la corrosion chimique) pour éviter les accidents de fuite pendant le fonctionnement.
- Contrôle et certification de la qualité : Fournir des rapports de test tiers et prendre en charge les tests de conformité des vannes telles que CE, API, TS, etc.
- Recherche et développement scientifiques : recherche sur la résistance à haute pression des matériaux de vannes (comme l'analyse de déformation des vannes en acier inoxydable sous 100 MPa) et tests d'optimisation de la structure d'étanchéité.

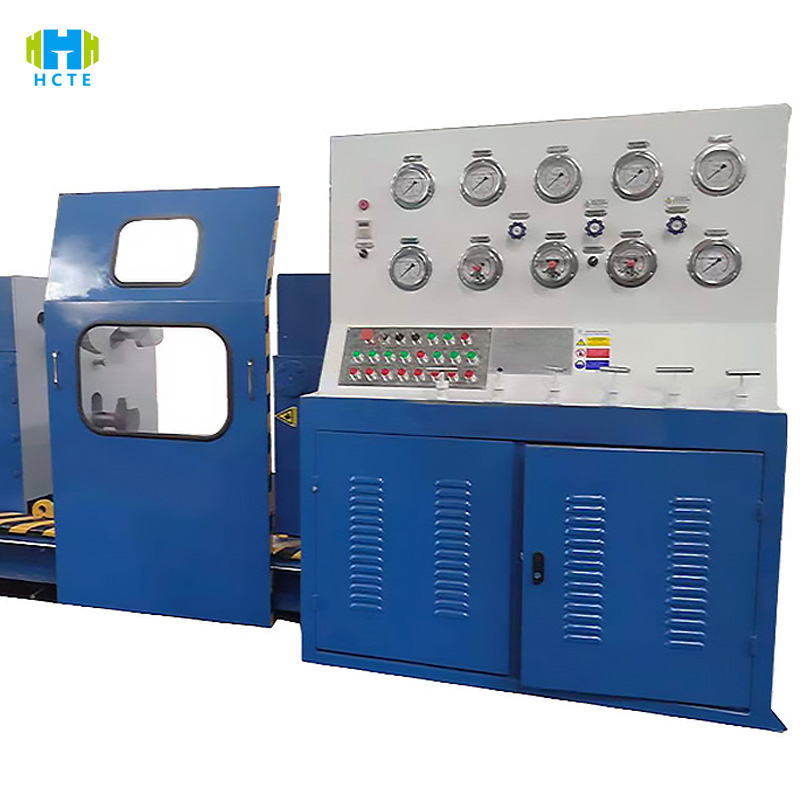

| Catégorie | Détails des paramètres |
| Modèle | WPT-2 |
| Plage de force de serrage | 10-300 kN (Résolution : 0,1 kN) |
| Plage de pression d'essai | 0-100 MPa (hydraulique, module pneumatique 0-60 MPa en option) |
| Taille du port de test | DN50-DN500 (raccords à bride/à plaquette/filetés) |
| Système d'entraînement | Système servo hydraulique (puissance du moteur : 11 kW, temps de réponse : <20 ms) |
| Interface de contrôle | Écran tactile PLC (10 pouces, résolution 1280 × 800, prise en charge multilingue) |
| Précision de la pression | ± 0,3 % FS (hydraulique), ± 1 % FS (pneumatique) |
| Détection de fuite | 0,05 ml/min (test hydraulique), 0,1 ppm (test pneumatique) |
| Capacité de stockage des données | Mémoire intégrée de 32 Go (prend en charge plus de 20 000 enregistrements de tests) |
| Capacité du réservoir d'eau | 300 L (acier inoxydable, avec filtration des impuretés) |
| Température de fonctionnement | 5-45℃ (humidité relative ≤85%, sans condensation) |
| Niveau de bruit | ≤80 dB (station hydraulique isolée, mesurée à 1 m de distance) |
| Alimentation électrique | AC380V±10%, 50Hz, puissance nominale : 22 kW |
| Classe de protection | IP55 (armoire de commande), IP67 (capteurs de chambre d'essai) |
| Dimensions | 2 500 × 2 000 × 2 200 mm (L × l × H, y compris la station hydraulique) |
| Poids | 1 200 kg (fixations et support de base inclus) |
| Interfaces de communication | RS485, USB 3.0, Ethernet (prend en charge le protocole Modbus/TCP) |
Objets de test et éléments d'inspection
Objets de test :
- Vannes à brides (vannes à guillotine, vannes d'arrêt, clapets anti-retour)
- Vannes à plaquette (vannes papillon, vannes à boisseau sphérique)
- Vannes filetées (vannes pour petits instruments, soupapes de sécurité)
- Accessoires de vannes (filtres, pare-flammes, vannes d'aération)
Éléments d'inspection :
- Résistance à la pression de l'eau de la coque (1,5 fois la pression nominale, aucune déformation après 30 minutes de maintien de la pression)
- Fuite de la surface d'étanchéité (1,1 fois la pression nominale, 15 minutes de maintien de la pression ≤ valeur standard)
- Étanchéité à la pression d'air (pression d'air de 0,6 MPa, 60 minutes de maintien de la pression ≤ 0,5 %)
- Étanchéité sous pression (test de comparaison des fuites sous différentes forces de serrage)
- Essai de fatigue (500 cycles de pressurisation, analyse de l'évolution des fuites)
