Banc d'essai de durabilité de la durée de vie des vannes d'eau, test de 100 000 cycles d'ouverture et de fermeture, couverture de pression complète de 0 à 60 MPa

Banc d'essai de durabilité de la durée de vie des vannes d'eau, test de 100 000 cycles d'ouverture et de fermeture, couverture de pression complète de 0 à 60 MPa

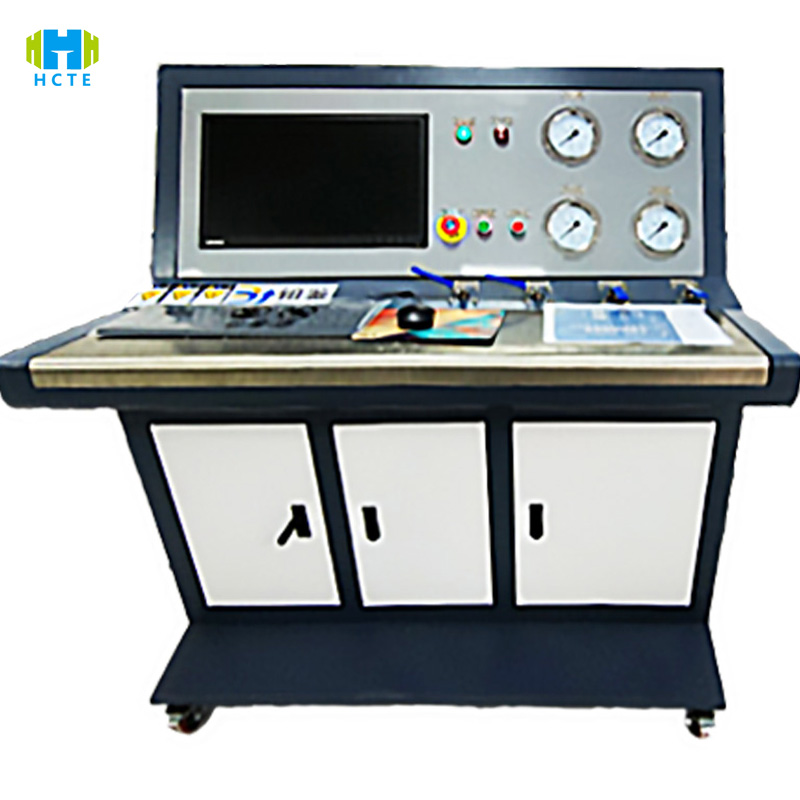

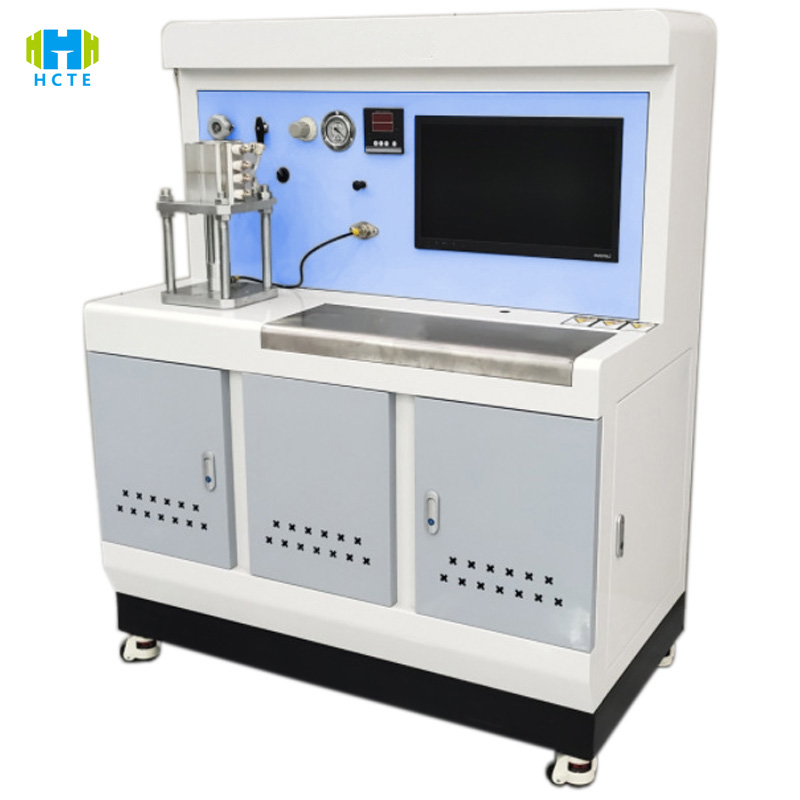

Présentation du produit

Le WPT-12 utilise un contrôle de cycle de haute précision et une technologie de simulation de conditions complètes pour obtenir une évaluation précise de la durée de vie de la vanne d'eau :

Couverture complète de la plage de pression :

• Plage de test de pression 0-60 MPa (résolution 0,1 MPa), adaptée aux vannes d'arrêt basse pression (1,6 MPa) aux vannes de sécurité haute pression (60 MPa), supportant la résistance de la coque (1,5 fois la pression nominale) et les tests d'étanchéité (1,1 fois la pression nominale).
• Fréquence d'ouverture et de fermeture réglable de 0 à 30 fois/minute, simulant les charges de commutation dans différents scénarios tels que les conduites d'eau du robinet et les réseaux de canalisations industrielles, prenant en charge les tests d'impulsion et de cycle continu.

Système de mesure et de contrôle intelligent :

• Écran tactile couleur de 10 pouces (commutateur chinois et anglais), réglage en un clic des paramètres de test (nombre de cycles, pression, température moyenne), mécanisme d'ouverture et de fermeture du servomoteur de liaison PLC (précision de positionnement ± 0,5 mm), collecte en temps réel du couple de fonctionnement (résolution 0,1 N・m), fuite (précision 0,01 ml/min) et plus de 30 autres paramètres.
• Mémoire 64G intégrée, génère automatiquement une courbe de cycle de vie (temps d'ouverture et de fermeture - diagramme de relation de fuite), prend en charge l'exportation USB / Ethernet et l'analyse du logiciel informatique supérieur et répond aux exigences de traçabilité de qualité ISO 9001.

Conception de sécurité et de fiabilité :

• Chambre haute pression en acier inoxydable (résistance à la pression 100 MPa) avec fenêtre d'observation antidéflagrante, capteur de fuite double intégré (précision 0,005 mL/min), déchargement automatique de la surpression (valeur de consigne 110 %), conforme aux normes de sécurité électrique EN 61010-1.
• Le système de diagnostic de pannes intelligent identifie 5 pannes typiques telles que la défaillance du joint et le blocage de la tige de soupape en temps réel, avec une précision de diagnostic de > 95 %, et génère automatiquement des suggestions de maintenance.

Caractéristiques du produit

Tous types d'adaptation de vannes d'eau

• Compatible avec les vannes à guillotine, les vannes d'arrêt, les vannes à boisseau sphérique, les vannes papillon, les clapets anti-retour (DN15-DN300), et peut être remplacé en 10 minutes grâce à des colliers à dégagement rapide (bride / connexion filetée), prenant en charge les structures droites, d'angle et autres.
• Forte compatibilité avec les supports : eau propre, eaux usées, huile, liquide corrosif (pipeline en acier inoxydable 316L en option), adapté aux tests de durabilité dans différentes conditions de travail.

Test de durée de vie de haute précision

• Les temps d'ouverture et de fermeture sont préréglés de 0 à 1 million de fois (résolution 1 fois), et la précision du positionnement du cycle est de ± 0,2 %, répondant aux exigences de la clause 9 de la norme ISO 5208 « test de durée de vie du joint ».
• Le capteur de couple est calibré par CNAS (précision ± 1 %), surveillance en temps réel des changements de résistance du commutateur de soupape et identification des défaillances précoces telles que l'usure de la tige de soupape et le vieillissement de la bague d'étanchéité.

Gestion intelligente des données

• L'écran tactile affiche le graphique de contrôle SPC à station unique (CPK≥1,33) en temps réel, et les données anormales (telles qu'une augmentation soudaine des fuites) sont automatiquement marquées en rouge et déclenchent une alarme sonore et visuelle, améliorant ainsi l'efficacité de l'inspection qualité de 40 %.
• Prend en charge l'importation par lots de processus de test standard tels que GB/T 13927 et API 598, réduisant le temps de réglage des paramètres de 50 % et évitant les erreurs de fonctionnement manuel.

Capacité d'extension modulaire

• Un module haute température optionnel (température moyenne 0-150℃) et une chambre environnementale basse température (-40℃) peuvent être utilisés pour simuler le test de durée de vie de la vanne sous des températures extrêmes.
• La conception multi-stations (2 stations standard, 4 à 8 stations en option) prend en charge les tests parallèles de vannes du même type, améliorant considérablement l'efficacité des tests par lots.

Normes internationales de référence

ISO 5208:2015 « Essai d'étanchéité des vannes industrielles »

• Article 9 : Méthode d'essai de durée de vie du joint (nombre de cycles d'ouverture et de fermeture et détermination des fuites)
• Article 10 : Pression d'essai de résistance de la coque (1,5 × PN) et temps de maintien de la pression

GB/T 13927-2023 « Essai de pression des vannes industrielles »

• Section 5.2 : Procédure d'essai de coque et norme de qualification
• Section 5.3 : Valeur admissible de fuite lors du test d'étanchéité

API 598:2020 « Test de pression des vannes »

• Section 4 : Exigences relatives à la température et au milieu d'essai de pression de l'eau
• Section 5 : Méthode d'essai d'étanchéité à l'air (méthode des bulles/méthode de la chute de pression)

EN 12266-1:2019 « Essai de pression des robinetteries industrielles »

• Annexe A : Méthode de mesure des fuites de liquide (méthode du poids/méthode du volume)
• Annexe B : Norme de calcul du taux de fuite de gaz

Utilisation du produit

• Fabrication de vannes : inspection complète/inspection par échantillonnage de la ligne de production de vannes d'eau (par exemple 10 pour les vannes à boisseau sphérique domestiques), test de durée de vie de 10 000 fois, vérification de l'étanchéité haute pression des vannes à guillotine industrielles), pour garantir que les produits expédiés répondent aux normes nationales/internationales.
• Ingénierie de l'eau : Réinspection des vannes d'alimentation en eau municipales avant l'installation (comme la fiabilité de fonctionnement à long terme des vannes papillon DN300) pour éviter les accidents de fuite d'eau dans le réseau de canalisations.
• Agences d'inspection et de certification de la qualité : fournissent les rapports de tests de durée de vie requis pour les certifications CE, API, TS et autres, et prennent en charge l'analyse des défaillances telles que les fuites excessives des vannes et le couple de fonctionnement anormal.
• Institutions de recherche scientifique : évaluation de la durée de vie de nouveaux matériaux d'étanchéité (tels que le caoutchouc perfluoroéther), vérification de la durabilité de la conception de vannes à faible couple.

Objets de test et éléments d'inspection

Objets de test :

• Vannes d'eau générales : vannes à guillotine, vannes d'arrêt, vannes à boisseau sphérique, vannes papillon (DN15-DN300, PN16-PN400)
• Vannes spéciales : clapets anti-retour, soupapes de sécurité, réducteurs de pression (bride d'adaptation/raccord fileté)
• Robinetterie de salle de bain : robinets d'angle, robinets, robinets thermostatiques (supportent un test basse pression de 0,1 MPa)

Éléments d'inspection :

• Test de vie :

1. 1. Nombre de cycles d'ouverture et de fermeture (taux d'achèvement de la valeur prédéfinie ≥ 99,9 %)
   2. Changement de fuite au cours du cycle de vie (enregistré une fois toutes les 1000 fois, précision 0,01 ml/min)

• Essai de pression :

1. 1. Résistance de la coque (1,5 fois la pression nominale, aucune déformation après 30 minutes de maintien de la pression)
   2. Performances d'étanchéité (1,1 fois la pression nominale, fuite après 15 minutes de maintien de pression ≤ valeur standard)

• Performance opérationnelle :

1. 1. Couple d'ouverture et de fermeture (écart de résistance ouverture/fermeture ≤ 5 %)
   2. Course de levage/rotation de la tige de soupape (précision de positionnement ± 0,5 mm)

• Fiabilité:

1. 1. Essai d'usure de la bague d'étanchéité (variation de dureté ≤ 5 HA après 100 000 cycles)
   2. Test de démarrage en environnement basse température (ouverture et fermeture en douceur sans blocage à -20℃)

Paramètres techniques
