Débitmètre à vanne verticale, banc d'essai intelligent, détection de débit de haute précision, adaptation de calibre complet, norme Iso5167

Débitmètre à vanne verticale, banc d'essai intelligent, détection de débit de haute précision, adaptation de calibre complet, norme Iso5167

Présentation du produit

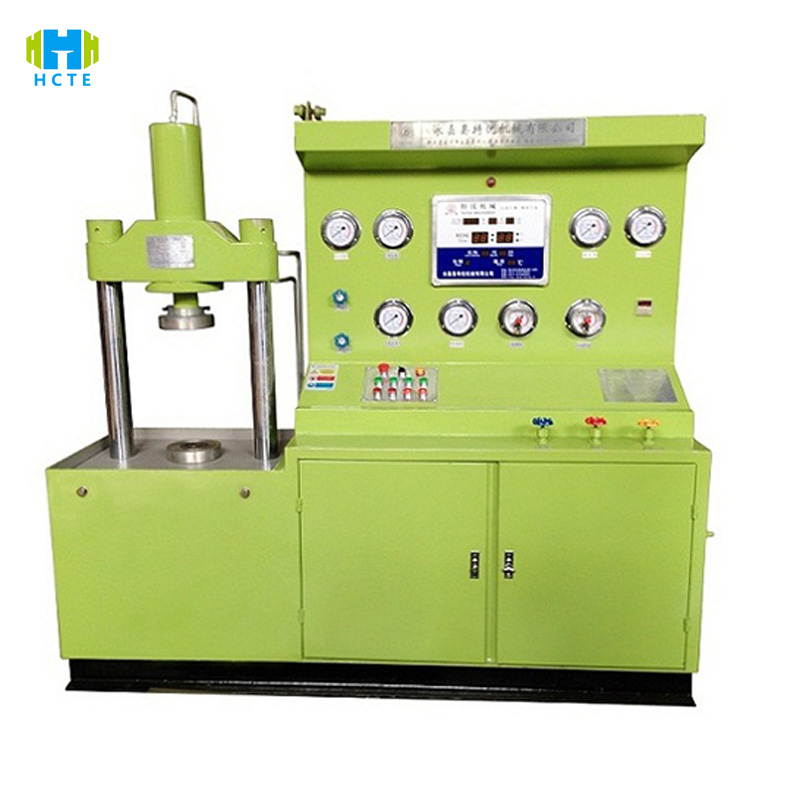

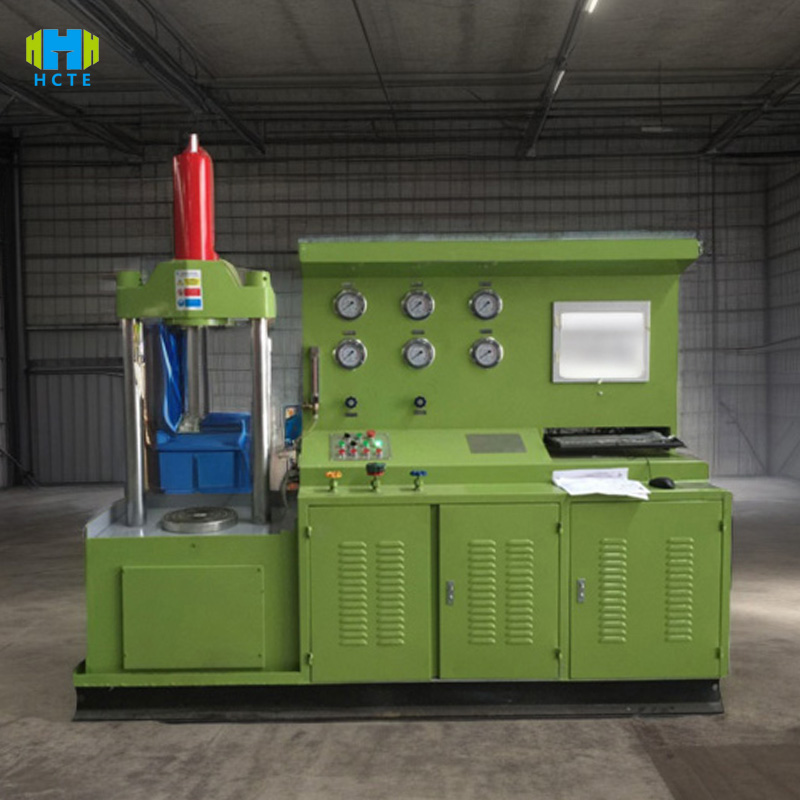

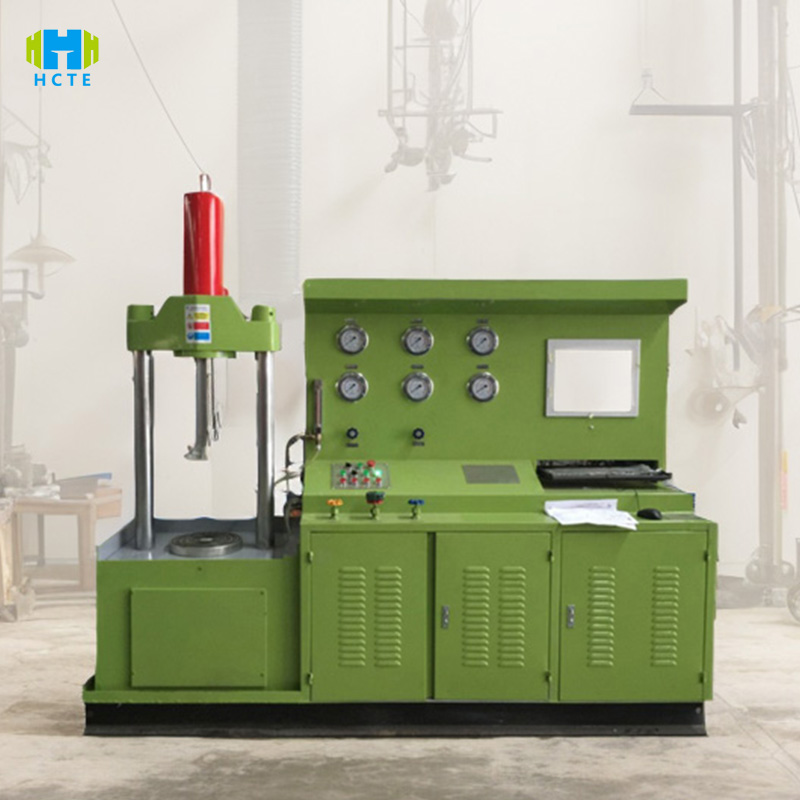

Le WPT-7 redéfinit la norme de vérification des performances des vannes/débitmètres avec une détection verticale efficace et une technologie de mesure et de contrôle intelligente :

1. Structure verticale et détection efficace

• Disposition spéciale : Conçu pour les vannes à guillotine installées verticalement, les débitmètres électromagnétiques et autres équipements, le dispositif de centrage automatique garantit que la surface d'étanchéité est uniformément sollicitée, évitant l'erreur d'inclinaison des tests horizontaux, et l'efficacité de serrage est augmentée de 50 %
• Couverture complète : les joints de soudure à bride/filetage/bout à bout DN25-DN300 sont prêts à l'emploi, et le dispositif de levage électrique (course 500 mm) est combiné à un dispositif de serrage pneumatique pour compléter le remplacement d'équipements de différentes tailles en 10 minutes

2. Tests de performance multidimensionnels

Détection de flux :

Plage de 0,1 à 200 m³/h (précision d'étalonnage du débitmètre électromagnétique ± 0,3 %), prend en charge les fluides eau propre, huile et gaz naturel (module anticorrosion en option pour faire face aux environnements acides et alcalins)

Essai de caractéristiques d'écoulement : linéarité, erreur de répétabilité (≤ 0,1 %), analyse de perte de charge (résolution 0,01 MPa)

Essai de pression :

Test de pression statique 0-40 MPa (précision ± 0,2 % FS), répondant à 1,5 fois la pression nominale du test de résistance de la coque et à 1,1 fois le test d'étanchéité (fuite ≤ 0,01 L/min de liquide)

Le test de pression d'impulsion (fréquence 0-10 Hz) simule l'impact du coup de bélier sur le réseau de canalisations et détecte la durée de vie en fatigue de l'équipement

3. Mesure et contrôle intelligents et gestion des données

Interface de fonctionnement : écran tactile couleur de 10 pouces (1280 × 800), commutation à un bouton entre le chinois et l'anglais, modèles de test standard ISO 5167, API 6D et plus de 20+ intégrés, temps de réglage des paramètres réduit de 40 %

Traçabilité des données : stockage crypté 64G + exportation USB/Ethernet, génération automatique de courbe débit-pression, graphique de tendance des fuites, le logiciel supérieur de l'ordinateur prend en charge la génération de rapports PDF (y compris la détermination de la conformité)

4. Conception de sécurité et de fiabilité

Protection matérielle : chambre haute pression en acier inoxydable (résistance à la pression 60 MPa) + fenêtre d'observation trempée antidéflagrante (transmission lumineuse 92 %), précision de surveillance des fuites jusqu'à 0,001 L/min

Triple protection : déchargement automatique en cas de surpression (110 % de la valeur définie), arrêt en cas de surchauffe du moteur (＞70℃), bouton d'arrêt d'urgence (temps de réponse ＜0,5 s), conformément aux normes de sécurité électrique EN 61010-1

Caractéristiques du produit

🚀 Serrage rapide Levage électrique + verrouillage pneumatique, temps de remplacement de l'équipement DN300 ＜10 minutes, compatible avec les vannes/débitmètres multimarques

🔬 Capteurs de détection de haute précision importés d'Allemagne : débit ± 0,3 % FS, pression ± 0,2 % FS, calibrés par CNAS, conformes à la norme ISO 5167 Classe 1 de précision

🌐 Compatibilité standard Procédures de test API 6D et EN 12266-1 intégrées, générant automatiquement les rapports de données requis pour la certification CE/API/CCC

📊 Analyse intelligente Statistiques SPC en temps réel (valeur CPK/indice de capacité du processus), identification des données anormales par IA (précision 98 %) et alarme sonore et lumineuse

⚙️ Extension flexible Module haute température en option (0-150℃), système de vide (degré de vide ≤10kPa), s'adapte aux exigences de test des conditions de travail extrêmes

Normes internationales de référence

Normes de mesure du débit :

• ISO 5167-1:2018 « Dispositif de mesure de débit à pression différentielle »
• Article 5 : Niveau de précision et calcul de l'incertitude
• Article 7 : Méthode d'essai de répétabilité et règles de jugement
• GB/T 2624.1-2021 « Mesure du débit de fluide dans une conduite pleine avec un dispositif de pression différentielle »
• Section 5.3 : Processus de calcul et d'étalonnage du coefficient de débit

Normes d’essai des vannes :

• API 6D:2020 « Vanne de pipeline »
• Section 8.2 : Procédure d'essai de pression (pression d'essai de la coque/du joint et temps de maintien de la pression)
• Section 8.3 : Norme d'acceptation des fuites (liquide ≤ 0,1 mL/min・DN)
• EN 12266-1:2019 « Essai de pression des robinetteries industrielles »
• Annexe A : Méthode de détection des fuites par la méthode des bulles
• Annexe B : Règles de détermination des fuites par la méthode de la chute de pression

Sécurité et compatibilité électromagnétique :

• EN 61010-1:2010 « Exigences de sécurité pour les équipements de mesure »
• Article 5 : Isolation électrique et protection contre les surtensions
• Article 7 : Niveau de protection mécanique (IP54/IP65)

Paramètres techniques

Objets de test et éléments d'inspection
