Banc d'essai de résistance à la pression de l'eau des vannes Iso5208 PLC tactile équipement de test de pression d'eau intelligent
Présentation du produit

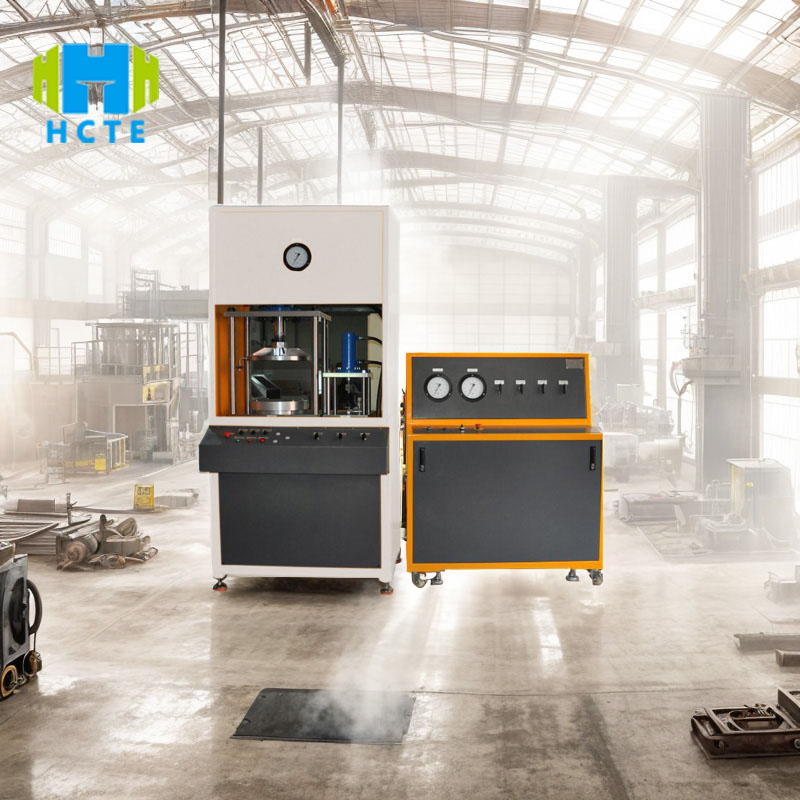

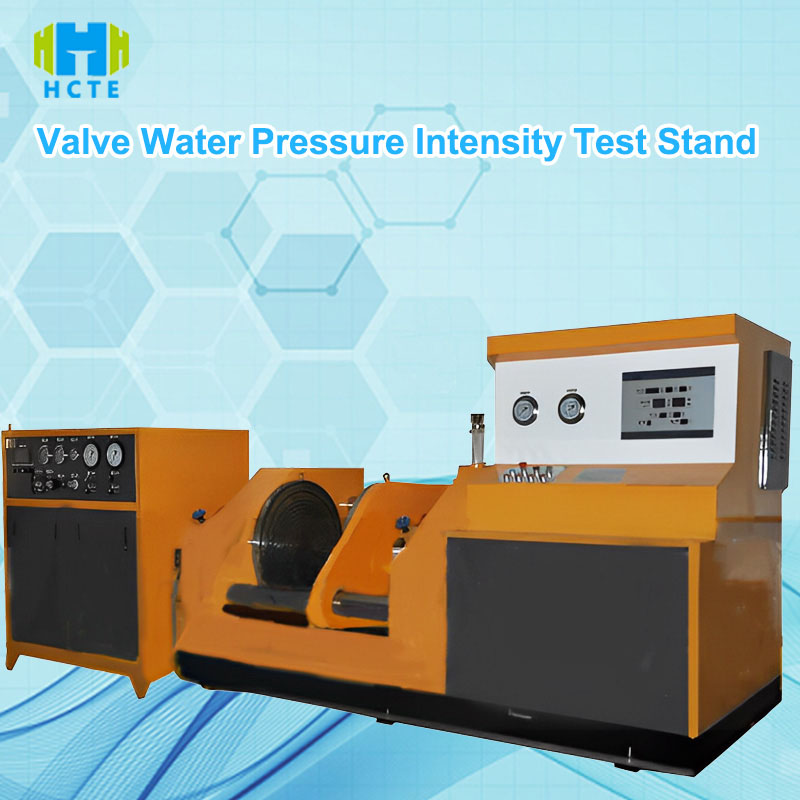

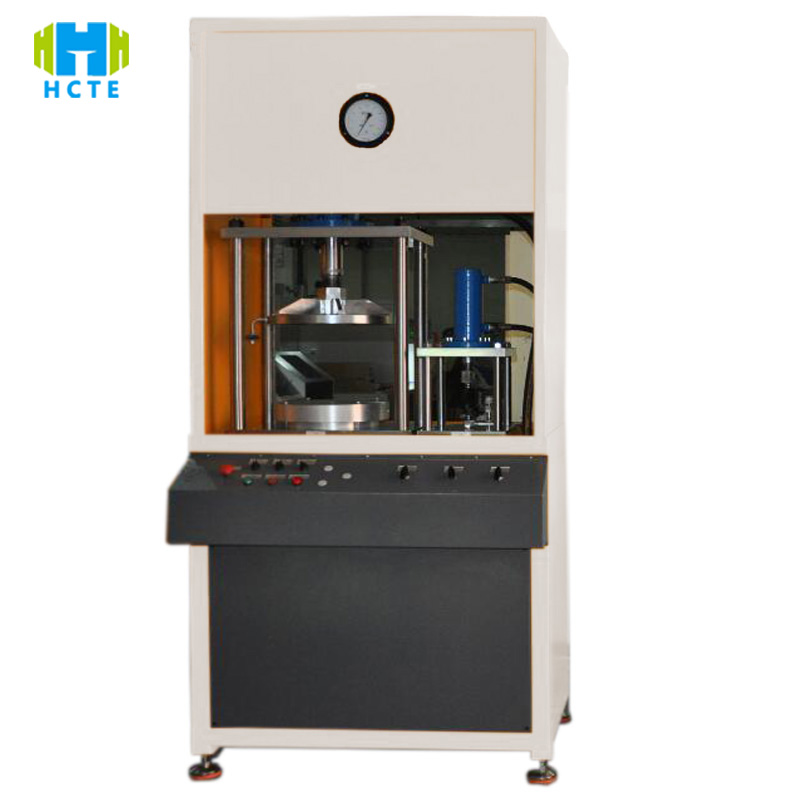

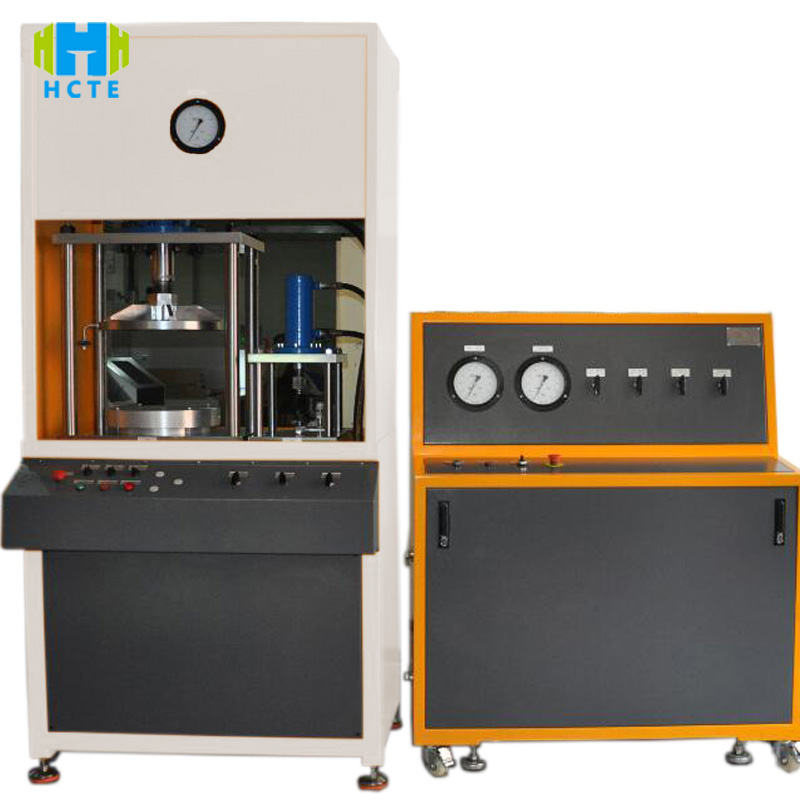

Le banc d'essai de résistance à la pression de l'eau des vannes WPT-1 permet une détection efficace des performances des vannes grâce à un contrôle précis de la pression et à une gestion intelligente des données :
- Couverture complète de la gamme : pression réglable de 0 à 60 MPa (précision du capteur de pression standard ± 0,5 % FS), compatible avec les vannes de calibre DN15-DN600, prend en charge le test de résistance de la coque (1,5 fois la pression nominale) et le test d'étanchéité (1,1 fois la pression nominale).
- Contrôle intelligent : l'écran tactile PLC définit les paramètres de test (pression, temps de maintien de la pression, nombre de cycles) avec un seul bouton, le servomoteur entraîne la pompe à piston pour augmenter/diminuer automatiquement la pression, stabilité de la pression ≤±1% FS, évitant les erreurs de fonctionnement manuel.
- Sûr et fiable : canalisation haute pression en acier inoxydable (résistance à la pression 100 MPa) avec double protection contre la pression (soupape de débordement mécanique + arrêt de surpression logiciel), capteur de détection de fuite, surveillance en temps réel de l'environnement environnant du banc d'essai pour assurer la sécurité de l'opérateur.
- Traçabilité des données : mémoire 16 Go intégrée, enregistre automatiquement la courbe pression-temps, les fuites, le taux de réussite de maintien de la pression et d'autres données, prend en charge l'exportation USB et l'analyse du logiciel de l'ordinateur hôte (génère un rapport de test PDF) et répond aux exigences de traçabilité de qualité ISO 9001.
Caractéristiques du produit
Contrôle de pression de haute précision
- Combinaison servomoteur + pompe à engrenages de haute précision, résolution de pression 0,1 MPa, taux de montée en pression réglable 0-5 MPa/s, répond aux exigences de test ASME B16.34 pour une montée en pression lente.
- Le capteur de pression est calibré par CNAS, avec une dérive annuelle de ≤ 0,2 % FS, garantissant une stabilité de précision à long terme.
Mode de test multifonction
- Prend en charge le test de vanne unique et le test parallèle de plusieurs vannes (jusqu'à 8 stations), adapté à tous les types de vannes telles que les vannes à guillotine, les vannes d'arrêt, les vannes à boisseau sphérique, les clapets anti-retour, etc.
- Le temps de maintien de la pression de 0 à 240 minutes peut être réglé librement pour simuler un test de stabilité à long terme dans des conditions de haute pression.
Optimisation de l'interaction homme-machine
- Écran tactile couleur de 7 pouces (commutateur chinois et anglais), affichage en temps réel de la courbe de pression, de la température, de l'état de fuite, interface de fonctionnement intuitive et facile à comprendre.
- Interface de contrôle à distance (RS485/USB), prend en charge l'importation par lots de logiciels côté PC de solutions de test, améliore le niveau d'automatisation du laboratoire.
Conception de protection de sécurité
- Fenêtre d'observation transparente antidéflagrante (résistance à la pression 50 MPa), zone de test entièrement fermée, coupure automatique de l'alimentation électrique et alarme sonore et lumineuse en cas de fuite.
- Protection contre la surchauffe (température du moteur > 70 ℃ arrêt), protection contre le manque d'eau (niveau de liquide du réservoir d'eau en dessous de la ligne d'avertissement), réduit les pertes d'équipement.
Normes internationales de référence
- ASME B16.34 : Niveau de pression de la vanne et méthode d'essai (résistance de la coque, clauses d'essai de performance d'étanchéité).
- GB/T 13927 : Norme d'essai de pression des vannes industrielles (temps de maintien de la pression, règles de détermination des fuites).
- API 598 : Spécification de test de pression de vanne (spécifie les exigences de température et de milieu du test de pression d'eau).
- ISO 5208 : Norme d'essai d'étanchéité des vannes industrielles (méthode de détection des fuites gaz/liquide).
Utilisation du produit
- Fabrication de vannes : contrôle par échantillonnage de la résistance de la coque et des performances d'étanchéité avant de quitter l'usine pour garantir que la vanne respecte le niveau de pression nominal (comme l'inspection des vannes PN16, PN63).
- Ingénierie des pipelines : réinspectez la vanne avant l'installation pour éviter les risques de fuite dans des conditions de haute pression (comme les pipelines de gaz naturel, l'inspection des vannes de processus chimiques).
- Agences d'inspection de la qualité : fournissent des rapports d'inspection tiers et prennent en charge les tests de conformité pour la certification CE et API des vannes.
- Institutions de recherche : recherche sur la résistance à la pression des matériaux de vannes (comme l'analyse de la courbe pression-déformation des vannes en acier inoxydable et en fonte).
Paramètres techniques
| Catégorie | Détails des paramètres |
| Modèle | WPT-1 |
| Plage de pression d'essai | 0-60 MPa (module haute pression 100 MPa en option) |
| Précision de la pression | ± 0,5 % FS (précision à pleine échelle) |
| Taille du port de test | DN15-DN600 (prend en charge les connexions à bride/filetées) |
| Méthode d'entraînement | Servomoteur + pompe à piston (Puissance : 7,5 kW, Vitesse : 0-1500 tr/min) |
| Système de contrôle | Écran tactile PLC (7 pouces, résolution : 800 × 480) |
| Stockage de données | Stockage intégré de 16 Go (prend en charge plus de 10 000 enregistrements de tests) |
| Détection de fuite | Capteur infrarouge (précision de détection : 0,1 ml/min) + méthode de décroissance de pression (chute ≤ 0,5 % pendant le maintien) |
| Capacité du réservoir d'eau | 200L (Acier inoxydable, avec filtration d'eau) |
| Température de fonctionnement | 5-40℃ (Humidité ≤85%, sans condensation) |
| Niveau de bruit | ≤75 dB (distance de 1 mètre) |
| Alimentation électrique | AC380V±10%, 50Hz, Puissance nominale : 15kW |
| Classe de protection | IP54 (Armoire de commande étanche à la poussière et à l'eau) |
| Dimensions | 2000 × 1500 × 1800 mm (L × l × H) |
| Poids | 850 kg (base incluse) |
| Interfaces de communication | RS485, USB, Ethernet (en option) |
Objets de test et éléments d'inspection
Objets de test :
- Robinetterie industrielle (robinets à guillotine, robinets d'arrêt, robinets à boisseau sphérique, robinets papillon, clapets anti-retour, etc.)
- Raccords de tuyauterie (brides, coudes, interfaces de récipients sous pression)
- Actionneurs de vannes (test de résistance à la pression des actionneurs pneumatiques/électriques)
Éléments d'inspection :
- Résistance à la pression de l'eau de la coque (pas de déformation et pas de fuite à 1,5 fois la pression nominale)
- Fuite de la surface d'étanchéité (maintien de la pression pendant 30 minutes à 1,1 fois la pression nominale, fuite ≤ valeur standard)
- Taux de décroissance de pression (chute de pression pendant le maintien de la pression ≤ 0,5 %)
- Couple d'ouverture et de fermeture (le capteur de couple peut être utilisé en option pour détecter la résistance de l'interrupteur de la vanne)
Service après-vente
- Garantie : 2 ans de garantie pour l'ensemble de la machine, 3 ans de garantie pour les composants principaux (servomoteurs, capteurs de pression), entretien à vie.
- Réponse : assistance technique en ligne 24h/24, solutions de devis sous 48 heures, commandes nationales expédiées sous 7 jours ouvrables.
- Service : Installation et mise en service gratuites sur site (y compris la formation à l'exploitation) et conseils sur les méthodes d'inspection pour les normes telles que ASME/GB/API.
- Mise à niveau : Le logiciel est gratuit et peut être mis à niveau à vie et prend en charge la transformation des modules de pression et des systèmes de contrôle des anciens équipements (la compatibilité matérielle doit être évaluée).
