Présentation du produit

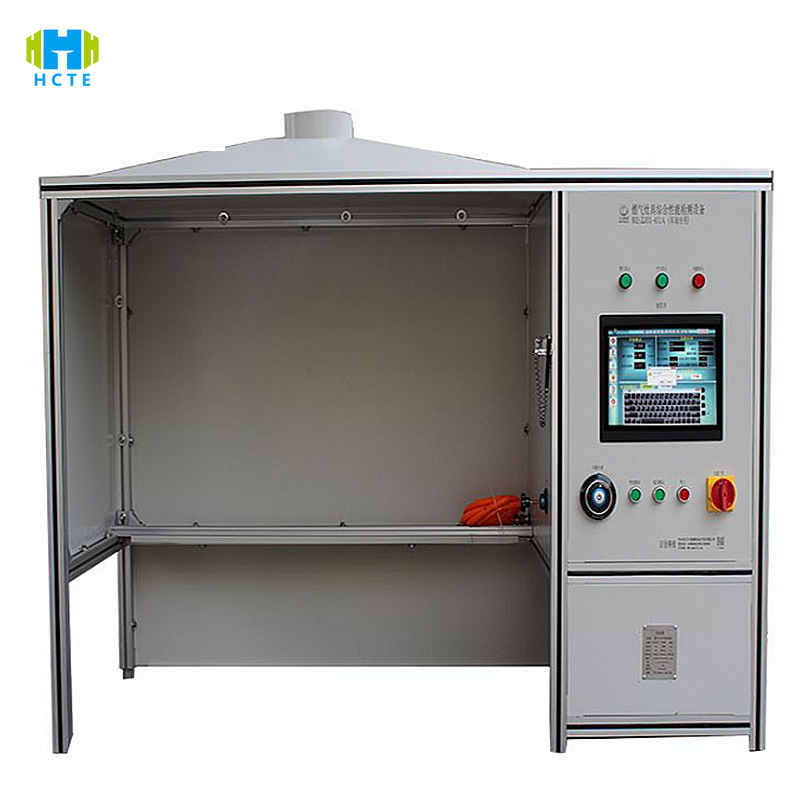

Le HH-ZJ-507 peut vérifier avec précision les performances et la sécurité des cuisinières à gaz grâce à une détection intelligente multi-stations et une simulation de scène complète :

• Détection efficace multi-stations : 6 groupes de stations de test indépendantes (jusqu'à 12 stations en option), prennent en charge la détection synchrone des poêles intégrés et de bureau, chaque groupe de stations peut définir indépendamment le type de gaz (gaz naturel/gaz liquéfié/gaz artificiel), la pression (5-30 kPa) et le temps de test (0-24 h), et l'efficacité de détection est améliorée de 50 %.
• Système de mesure et de contrôle intelligent : écran tactile couleur de 10 pouces (commutateur chinois et anglais) démarre le processus de test avec un seul bouton, PLC relie le débitmètre massique (précision ± 0,5 % FS) et l'imageur thermique infrarouge, surveillance en temps réel de la température de la flamme (résolution ± 1 ℃), charge thermique (erreur ≤ 2 %), émissions de CO (0-1000 ppm) et plus de 30 autres paramètres.
• Vérification des performances de sécurité : surveillance intégrée des fuites de gaz (précision 0,01 L/h), taux de réussite de l'allumage automatique (≥ 99 %), module de test du dispositif de protection contre l'extinction (coupure de la source de gaz dans les 60 s), conformément aux exigences de sécurité de la clause 7.9.1 de la norme GB 16410, pour éviter les risques tels que les retours de flamme et les fuites de gaz.
• Traçabilité des données et rapports : mémoire intégrée de 128 Go, génération automatique de courbe d'efficacité thermique, graphique de tendance des émissions de CO, prise en charge de l'exportation USB/Ethernet et de l'analyse du logiciel de l'ordinateur hôte (compatible avec le format CSV/PDF), conforme aux exigences de traçabilité de qualité ISO 9001 et de certification CE.

Caractéristiques du produit

Compatibilité complète avec les normes

• Prise en charge des normes GB 16410 (cuisinières à gaz domestiques), IEC 60335-2-17 (sécurité des appareils de cuisine), EN 30-1 (efficacité énergétique des cuisinières à gaz) et 10 autres normes nationales et étrangères, couvrant les performances thermiques, la protection de sécurité, les éléments de détection complète du niveau d'efficacité énergétique.
• Adaptable à différents types de gaz : gaz naturel (12T/10T), gaz liquéfié (20Y), gaz artificiel (5R/6R), et un rapport précis est obtenu grâce au module de simulation de composition de gaz.

Technologie de détection de haute précision

• Le test d'efficacité thermique adopte la méthode du double thermocouple (mesure de la température avant/après la cavité), avec une précision de ±1%, ce qui est meilleur que l'exigence de la norme nationale GB 16410 Clause 5.1.1 (±2%).
• La plage de pression du test d'étanchéité à l'air est de 5 à 30 kPa (résolution de 0,1 kPa) et la précision de détection des fuites est de 0,05 L/h, ce qui répond aux exigences strictes d'étanchéité de la norme EN 30-2-3 Clause 5.3.2.

Gestion intelligente des données

• L'écran tactile affiche les statistiques SPC de chaque station (telles que la valeur CPK, l'indice de capacité du processus) en temps réel, et les données anormales (telles que le CO dépassant la norme) sont automatiquement marquées en rouge et déclenchent une alarme sonore et visuelle.
• Prend en charge l'importation par lots de plans de test (tels que les paramètres de détection correspondant aux composants de gaz dans différentes régions), réduisant ainsi le temps de réglage répété de plus de 30 %.

Conception sûre et facile à utiliser

• La chambre d'essai adopte un verre antidéflagrant et un cadre en acier inoxydable (niveau de protection IP54), équipée d'un système d'échappement indépendant (volume d'air 1500 m³/h) pour évacuer rapidement les gaz d'échappement d'essai.
• Le bras robotisé d'allumage automatique (précision de positionnement ± 1 mm) convient à une variété de structures d'œil de poêle, et le temps de remplacement du luminaire est inférieur à 5 minutes, réduisant ainsi les erreurs de fonctionnement manuel.

Normes internationales de référence

• GB 16410-2020 : Cuisinières à gaz domestiques (Clause 5.1 Efficacité thermique ; Clause 5.3 Étanchéité à l'air ; Clause 5.4 Dispositifs de sécurité).
• IEC 60335-2-17:2017 : Appareils électrodomestiques et analogues - Sécurité - Partie 2-17 : Règles particulières pour les cuisinières, plaques de cuisson, fours et appareils analogues (Article 11 Essai d'échauffement ; Article 15 Résistance à l'humidité).
• EN 30-1:2018 : Appareils à gaz - Cuisinières - Partie 1 : Sécurité et performances (Annexe B calcul du rendement thermique ; Annexe C teneur en CO dans les fumées).
• ANSI Z21.1-2020 : Norme nationale américaine pour les appareils à gaz (clause 8 performances de combustion ; clause 10 contrôle de sécurité).
• CSA 2.1-19 : Appareils de cuisson au gaz (Article 9 Performances d'allumage; Article 12 Protection contre l'extinction de la flamme).

Utilisation du produit

• Fabrication de cuisinières : inspection complète/inspection par échantillonnage de la ligne de production (comme la cohérence de la charge thermique des cuisinières intégrées, le taux de réussite d'allumage des cuisinières de table) pour garantir que les produits expédiés répondent aux normes GB/IEC.
• Agence d'inspection et de certification de la qualité : Fournit les rapports de test requis pour la certification CE, CCC et UL, et prend en charge l'analyse des défauts tels que le CO dépassant la norme et l'efficacité thermique ne répondant pas à la norme.
• Commerce électronique et propriétaires de marques : vérifiez les paramètres de promotion des produits (tels que l'authenticité de « l'efficacité thermique ≥ 63 % ») et fournissez un support de données pour les étiquettes d'efficacité énergétique et la certification de sécurité.
• Institutions de recherche scientifique : tests d'efficacité de combustion de nouvelles conceptions de brûleurs, études comparatives de technologies à faibles émissions de CO (telles que la combustion prémélangée complète par rapport à la combustion atmosphérique).

Paramètres techniques

Objets de test et éléments de test

Objets de test :

Cuisinières à gaz domestiques (encastrables, de table, intégrées)

Cuisinières à gaz commerciales (cuisinières chinoises, cuisinières en terre cuite)

Fours à gaz, chauffe-eau à gaz (modules optionnels)

Éléments de test :

Performances thermiques :

Charge thermique (flux thermique nominal, erreur ≤ 2 %)

Efficacité thermique (la norme GB 16410 exige une efficacité énergétique de premier niveau ≥ 63 %)

Stabilité de la flamme (séparation de la flamme, test de retour de flamme)

Performances de sécurité :

Étanchéité à l'air (aucune fuite à 1,5 fois la pression nominale)

Dispositif de protection contre les pannes de flamme (temps de fermeture de la vanne ≤ 60 s, GB 16410 Clause 5.4.3)

Sécurité électrique (résistance de terre ≤ 0,1 Ω, résistance d'isolement ≥ 2 MΩ)

Performances d'émission :

Émissions de CO (≤0,05%, norme EN 30-1)

Émissions de NOx (module de détection en option)

Performance:

Taux de réussite de l'allumage (≥ 9 allumages réussis pendant 10 fois consécutives)

Test de force de fonctionnement (force du bouton/interrupteur 1-5 N)
