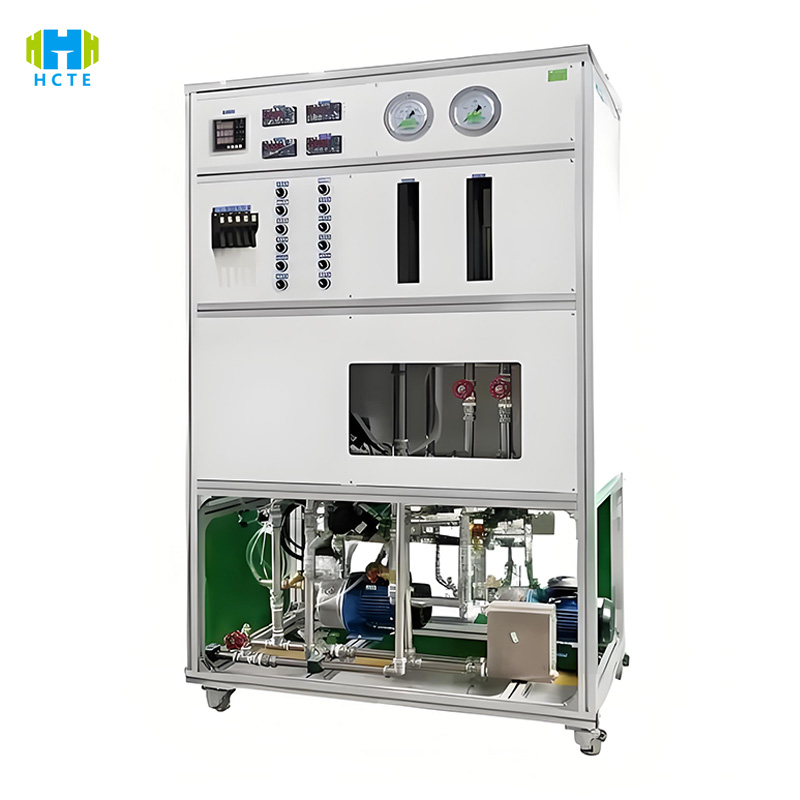

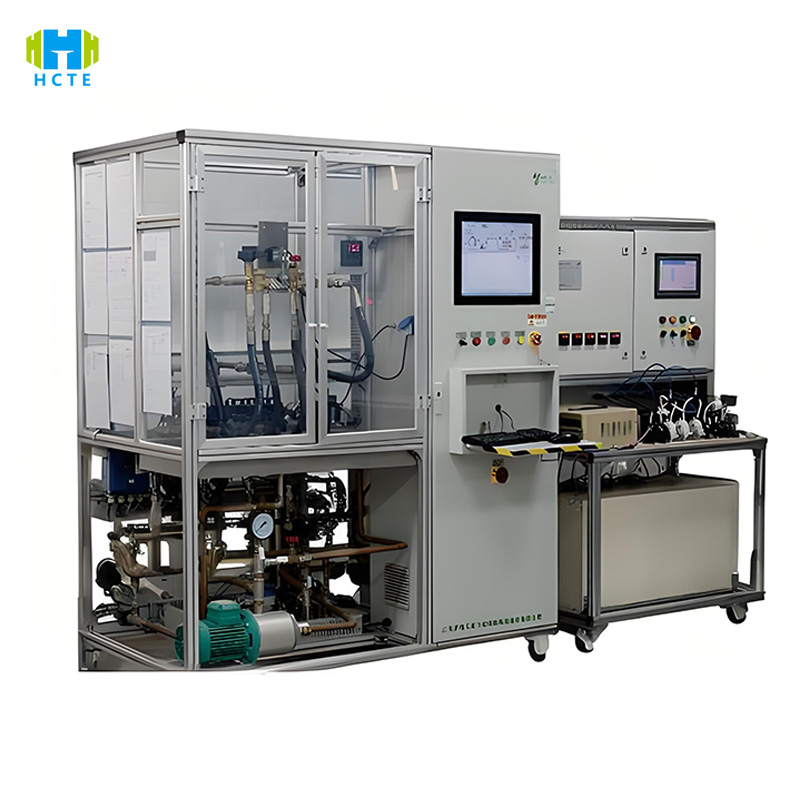

Équipement d'essai de four de chauffage au gaz ISO 9001 40 kW Efficacité thermique ± 1 %

Équipement d'essai de four de chauffage au gaz ISO 9001 40 kW Efficacité thermique ± 1 %

Présentation du produit

• Adaptabilité de puissance : 0-40 kW, convient aux chaudières murales (18-30 kW), aux fours de chauffage au sol (30-40 kW), prend en charge le gaz naturel (12T/10T), le gaz liquéfié (20Y) et les tests de source de gaz complet, simulant la stabilité de la combustion dans différents environnements de pression d'air (500-3500 Pa).
• Simulation environnementale : réglage de la température de l'eau 5-95℃ (précision ±0,5℃), température ambiante 5-45℃, avec simulation de dureté de l'eau (0-1000ppm), vérifie la capacité anti-tartre du four de chauffage dans des conditions de travail complexes.
• Performances thermiques : test d'efficacité thermique (méthode du double thermocouple, précision ±1 %), rapport d'ajustement de charge (apport de chaleur maximal/minimum ≥3:1), analyse de la composition des gaz de combustion (CO≤300ppm, NOx≤50ppm).
• Détection de circuit double eau de chauffage/eau chaude sanitaire : débit d'eau de chauffage 0-30L/min (précision 1%), débit d'eau de salle de bain 0-20L/min (précision 0,5%), adapté aux exigences de test de circuit double de la clause 6.5.1 de la norme GB 25034.
• Performances de sécurité : détection d'étanchéité à l'air (1,5 fois la pression de travail pendant 15 min, fuite ≤ 0,01 L/h), temps de réponse de la vanne à gaz (ouverture/fermeture ≤ 50 ms), protection contre la surchauffe (arrêt automatique à 95 ℃).
• Sécurité électrique : résistance de terre ≤ 0,1 Ω, tension de tenue d'isolement 1800 Vdc/1 min, conforme aux exigences de compatibilité électromagnétique de la norme EN 61326-1.
• Interface de fonctionnement : écran tactile de qualité industrielle de 12 pouces (commutateur chinois et anglais) avec 8 modèles de test principaux intégrés (tels que les éléments complets de certification CE, le test d'efficacité énergétique Energy Star), processus de démarrage en un clic, temps de réglage des paramètres raccourci de 50 %.
• Gestion des données : le disque dur SSD de 128 Go génère automatiquement des rapports PDF (y compris les graphiques de contrôle SPC et la détermination de l'efficacité énergétique), prend en charge l'exportation USB/Ethernet et la connexion au système MES, et la période de traçabilité des données peut aller jusqu'à 10 ans.
• Serrage rapide : la pince pneumatique à dégagement rapide complète le remplacement de l'interface DN20-DN50 en 5 minutes et est compatible avec les fours de chauffage muraux/au sol de marques telles que Navien et Vaillant.

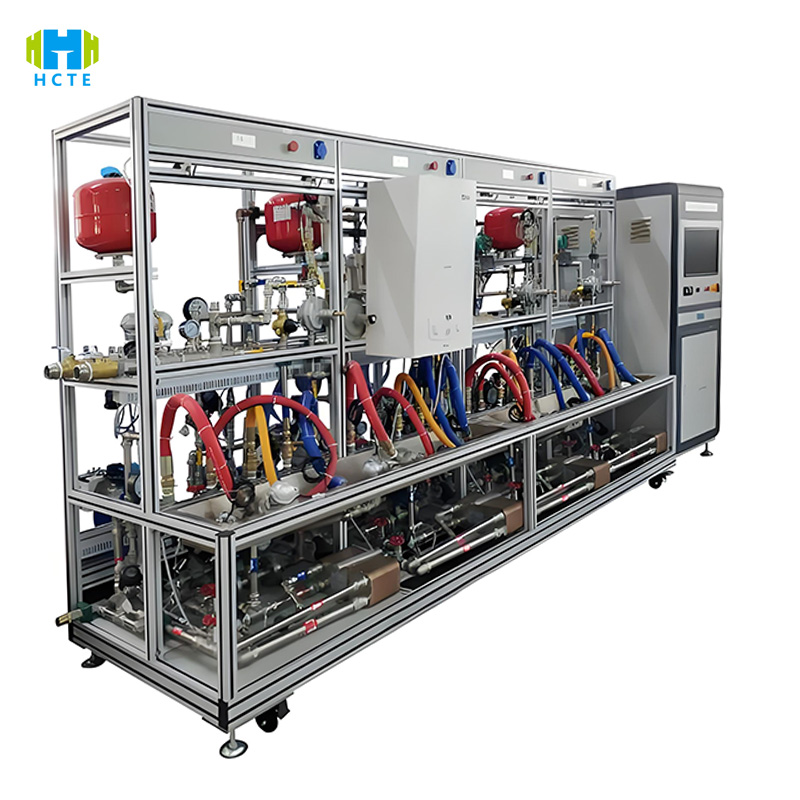

• Parallèle multi-stations : test indépendant standard à 6 stations (12 stations en option), efficacité de détection augmentée de 80 %, prenant en charge les exigences complètes d'inspection/d'échantillonnage pour les lignes de production avec une production annuelle de plus de 100 000 unités.

Caractéristiques du produit

• Débitmètre massique de gaz importé d'Allemagne (± 0,5 % FS), capteur de température à résistance en platine (± 0,3 ℃), calibré par CNAS, meilleur que les normes nationales
• Module de chauffage/eau de salle de bain indépendant, détection synchrone des performances du double système, adapté à la vérification de l'état de fonctionnement du complexe de chaudières murales haut de gamme
• Les normes GB 25034, EN 677, CSA 4.9 et 12 autres normes internationales intégrées génèrent automatiquement les rapports de données requis pour plusieurs certifications
• Analyse en temps réel des fluctuations de la courbe de combustion, identification de 8 types de défauts tels que le blocage des vannes de gaz et l'entartrage de l'échangeur de chaleur, avec une précision de diagnostic de >98%
• Module gaz/eau amovible, prend en charge la commutation rapide entre gaz naturel/gaz liquéfié et s'adapte aux différences de sources de gaz sur le marché mondial

Normes internationales de référence

• GB 25034-2020 « Chaudière à eau chaude au gaz » Article 6.5 : Essai d'efficacité thermique ; Article 6.6 : Essai d'étanchéité à l'air et des dispositifs de sécurité.
• EN 677:2018 « Norme d'efficacité énergétique pour les chaudières à gaz » Annexe A : Méthode de calcul de l'efficacité thermique ; Annexe B : Essai de consommation d'énergie en veille (≤1W).
• CSA 4.9-19 « Norme de sécurité pour les appareils de chauffage au gaz » Article 7 : Essai de performance de combustion; Article 10 : Vérification des dispositifs de contrôle automatique de sécurité.
• EN 61326-1:2013 « Exigences de compatibilité électromagnétique pour les équipements électriques de mesure, de contrôle et de laboratoire » Section 4 : Limites d'interférences radioélectriques (Classe B) ; Section 5 : Immunité aux décharges électrostatiques.
• ISO 9001:2015 « Système de management de la qualité » Article 7.1.5 : Exigences relatives à l'étalonnage des équipements de surveillance et à la traçabilité des données.

Objets de test et éléments de test

Objets de test principaux :

• Chauffage mural au gaz domestique (18-30 kW).
• Poêle à gaz au sol (30-40kW).
• Four de chauffage modulaire commercial (module haute tension en option requis).

Éléments de test de base

• Performances thermiques : rendement thermique, rapport de réglage de charge, composition des gaz de combustion (CO/NOx), taux de perte de chaleur.
• Évaluation de l'efficacité énergétique : consommation électrique en veille (Energy Star ≤1W), efficacité de production d'eau chaude, efficacité de charge partielle (exigences EN 677).
• Performances de sécurité : étanchéité à l'air, fuite de la vanne de gaz, temps de réponse de la protection contre l'extinction (≤ 30 s), température de protection contre la surchauffe (95 ℃ ± 2 ℃).
• Fiabilité : test de 1000 cycles de démarrage-arrêt, simulation d'entartrage de l'eau (dureté 1000 ppm en fonctionnement pendant 500 heures), durabilité aux vibrations (10-50 Hz).
• Adaptabilité environnementale : démarrage à basse pression (85 % de la pression nominale), test de combustion à haute altitude (0-3000 m), démarrage à basse température (démarrage à froid dans un environnement à 5 ℃).
• Performances électriques : résistance de terre, tension de tenue d'isolement, compatibilité électromagnétique (perturbation rayonnée ≤40dBμV/m).
