Équipement de test pour cuisinière à gaz GB 16410, couverture de charge thermique complète de 5,0 kW, précision de qualité laboratoire

Équipement de test pour cuisinière à gaz GB 16410, couverture de charge thermique complète de 5,0 kW, précision de qualité laboratoire

Présentation du produit

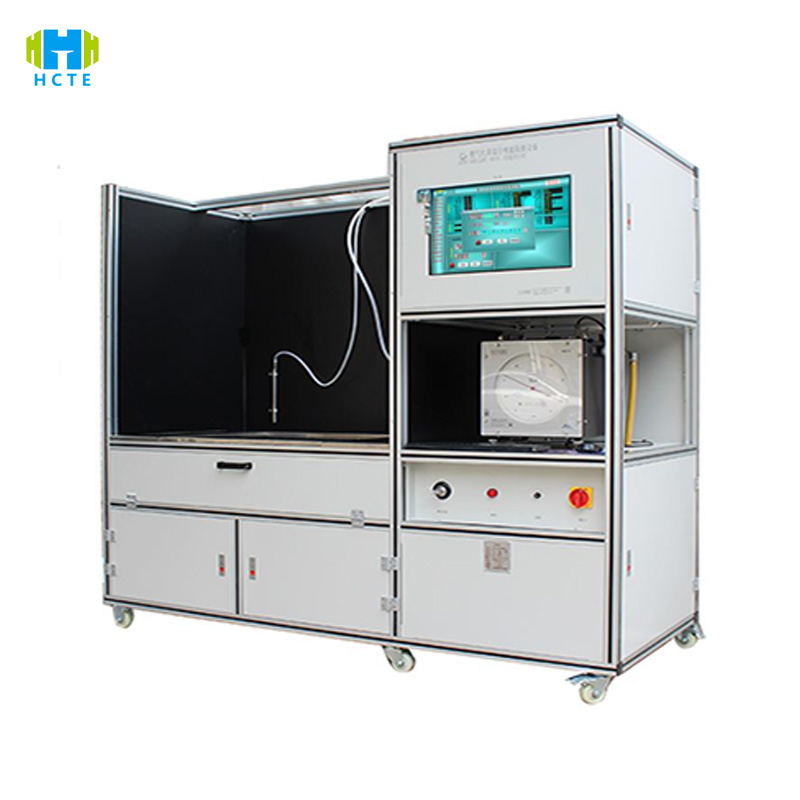

Le HH-ZJ-507S se concentre sur la détection de précision au niveau du laboratoire et réalise une analyse approfondie des performances des cuisinières à gaz grâce à trois modules principaux :

▎Capacité de détection des performances dans tous les scénarios

Test de performance thermique :

La plage de charge thermique est de 0 à 5,0 kW (résolution de 0,01 kW), compatible avec les cuisinières à un, deux et plusieurs brûleurs. Il est compatible avec les sources de gaz naturel (12T/10T) et de gaz liquéfié (20Y), et la pression du gaz est réglable de 500 à 3 500 Pa (précision de ± 0,5 % de la pleine échelle).

Test de niveau d'efficacité énergétique (niveau 1-3) : efficacité de combustion ≥ 63 % (niveau 3) à ≥ 69 % (niveau 1), le calcul de l'efficacité thermique est conforme aux exigences de la clause 6.5.2 de la norme GB 16410, avec une résolution de 0,1 %.

Sécurité et fiabilité :

Temps de réponse de la protection contre les défaillances de flamme ≤ 60 s (EN 30-1 Clause 7.2.3), détection d'étanchéité à l'air (1,5 fois la pression de service pendant 30 min, fuite ≤ 0,01 L/h).

Sécurité électrique : résistance de mise à la terre ≤ 0,1 Ω, tension de tenue d'isolement 1800 Vdc/1 min, adaptée aux exigences anti-choc électrique de la norme IEC 60335-2-37.

▎Matrice de capteurs de haute précision

Module de détection de noyau :

Débitmètre massique de gaz (±0,5% FS) : plage 0-5m³/h, surveillance en temps réel des fluctuations du débit de gaz (résolution 0,01m³/h).

Capteur de flux de chaleur infrarouge (±1% FS) : couvre le champ de température de 0 à 100 ℃, capture avec précision la répartition de la chaleur sur la surface du poêle et identifie le point de perte d'efficacité thermique.

Analyseur de gaz de combustion (résolution CO/NOx 1 ppm) : prise en charge de la détection environnementale GB 16410Clause 6.5.3, alarme automatique en cas de dépassement de limite (CO＞0,05%).

Simulation environnementale :

Simulation de pression du vent 0-1000Pa (précision ±1% FS), testez la résistance au vent du poêle (comme la stabilité de la flamme sous une pression du vent de 800Pa).

Contrôle de l'humidité 10%-95% HR (±1% FS), vérifier le taux de réussite de l'allumage dans un environnement humide (≥98%).

▎ Mesure et contrôle intelligents et gestion des données

Fonctionnement et analyse :

L'écran tactile industriel de 12 pouces (commutation chinois et anglais) dispose de 8 modèles de test intégrés (certification CCC, efficacité énergétique Energy Star, éléments complets de certification CE), d'un processus de démarrage en un clic et le temps de réglage des paramètres est raccourci de 50 %.

Prend en charge les scripts de test personnalisés (tels que la simulation d'allumage à une pression de plateau de 80 kPa), adaptés aux besoins de test de R&D en laboratoire.

Traçabilité des données :

Le disque SSD de 128 Go enregistre automatiquement plus de 60 paramètres tels que la charge thermique, le débit, la composition des gaz de combustion et génère des rapports PDF avec les chapitres CNAS/CMA (y compris les formats de données certifiés UN/ECE).

Prend en charge l'arrimage du protocole OPC UA avec les systèmes de gestion des informations de laboratoire (LIMS), avec une période de traçabilité des données pouvant aller jusqu'à 15 ans.

Caractéristiques du produit

Précision de niveau laboratoire : ±1 % de charge thermique, ±0,5 % de précision de détection d'efficacité énergétique, 1,2 fois supérieure aux normes nationales, adaptée aux exigences strictes des certifications internationales telles que UL/CE

Compatibilité standard complète : 12 normes internationales intégrées telles que GB/EN/CSA, génère automatiquement des rapports multilingues (chinois/anglais/français/espagnol), prend en charge la certification mondiale

Simulation de conditions de travail extrêmes : allumage basse pression à 3 000 m d'altitude, démarrage basse température à -10 °C, test environnemental à 85 % d'humidité relative élevée, couvrant des scénarios d'utilisation mondiaux

Analyse intelligente de l'IA : l'algorithme d'apprentissage automatique identifie 7 types de défauts tels que la combustion incomplète et le blocage des buses, et la précision de l'avertissement de données anormales est > 98 %

Conception modulaire : module de pression gaz/vent à démontage rapide, complète la commutation de la source de gaz (gaz naturel → gaz liquéfié) en 20 minutes, réduisant ainsi les coûts de débogage

Normes internationales de référence

GB 16410-2020 « Cuisinières à gaz domestiques » Article 6.5 : Méthodes d'essai de charge thermique et d'efficacité thermique ; Article 7.2 : Exigences relatives aux dispositifs de protection contre l'extinction des flammes.

EN 30-1:2018 « Sécurité et performances des cuisinières à gaz domestiques » Article 5 : Essai de performance de combustion ; Article 7 : Temps de réponse du dispositif de sécurité.

CSA 1.1-19 « Norme de sécurité des cuisinières à gaz » Article 6 : Calcul de l'efficacité thermique; Article 9 : Pression d'essai d'étanchéité à l'air et jugement Programme Energy Star « Norme d'efficacité énergétique des cuisinières » Section 4 : Efficacité thermique ≥ 65 % (cuisinière à gaz naturel); Section 5 : Consommation d'énergie en veille ≤ 1 W.

GB 30720-2014 « Valeurs limites d'efficacité énergétique et degrés d'efficacité énergétique des cuisinières à gaz domestiques » Efficacité énergétique de niveau 1 efficacité thermique ≥ 69 % (cuisinières de table), le processus de détection est conforme à la clause 5.3.

Objets de test et éléments de test

Objets de test principaux

Cuisinière à gaz domestique à un seul brûleur (0,5-3,0 kW).

Cuisinière à gaz à deux brûleurs/multi-brûleurs (1,0-5,0 kW).

Cuisinière à gaz encastrable/de table (gaz naturel/gaz liquéfié).

Éléments de test de base

Performances thermiques : charge thermique nominale, efficacité thermique, écart de charge thermique (≤±10 %), stabilité de la flamme (test de pression du vent de 800 Pa).

Évaluation de l'efficacité énergétique : niveau d'efficacité énergétique (1 à 3 niveaux), consommation d'énergie en veille, efficacité de charge partielle (par exemple, efficacité ≥ 60 % sous 50 % de charge thermique).

Performances de sécurité : étanchéité à l'air, temps de réponse de protection contre l'extinction (≤ 60 s), température de protection contre la surchauffe (95 ℃ ± 2 ℃), résistance de mise à la terre (≤ 0,1 Ω).

Performance environnementale : composition des gaz de combustion (CO≤0,05%, NOx≤150ppm), concentration des émissions polluantes (GB 16410Clause 6.5.3).

Fiabilité : 1000 cycles d'essai d'allumage (taux de réussite ≥ 99 %), simulation de blocage des buses (500 heures de fonctionnement avec un gaz impur de 50 µm).

Adaptabilité environnementale : démarrage à basse pression (85 % de la pression nominale), test de combustion à haute altitude (0-3000 m), démarrage à basse température (environnement -10 ℃).

Paramètres techniques
