Équipement de test de vieillissement de machine entière de poêle à 10 stations Gb16410 Détection automatique de haute précision

Équipement de test de vieillissement de machine entière de cuisinière à 10 stations Gb16410 Détection automatique de haute précision

Présentation du produit

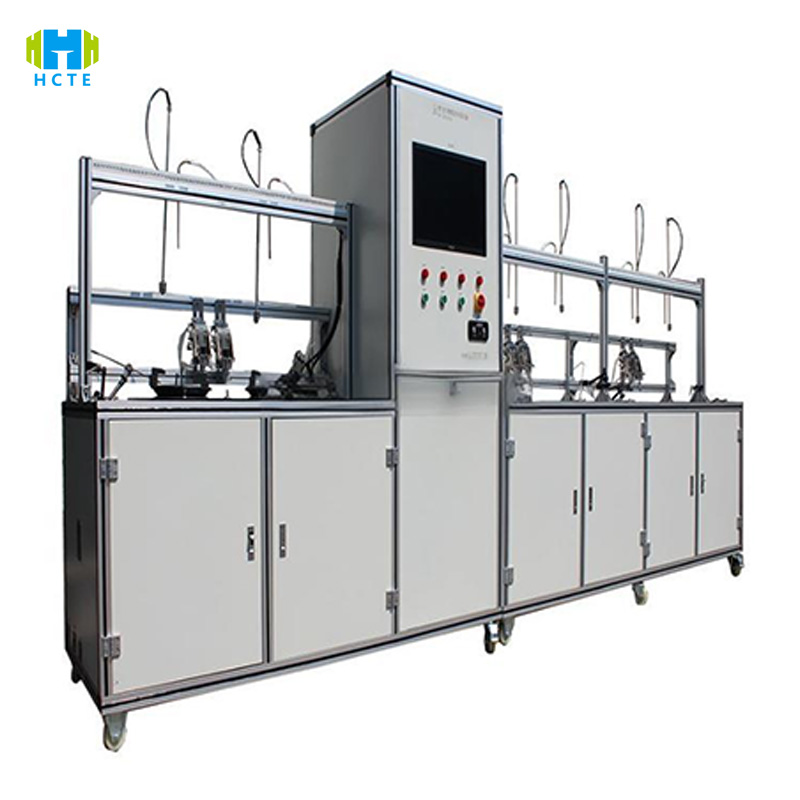

Le HH-ZJ-507L utilise une technologie de vieillissement parallèle multi-stations et de simulation environnementale précise pour réaliser une vérification approfondie des performances du poêle et du corps de la vanne :

▎Système de vieillissement efficace multi-stations

• Capacité de test parallèle : 10 groupes de stations indépendantes (5 stations de comptoir + 5 stations d'armoire) sont disponibles en standard, permettant le vieillissement simultané des cuisinières à un ou deux brûleurs et des composants du corps de vanne. Chaque groupe de stations contrôle indépendamment la température (-10 °C à 85 °C), la pression d'air (0 à 100 kPa) et le nombre de cycles (0 à 100 000 cycles), améliorant ainsi l'efficacité de détection de 80 %.
• Conception à changement rapide : le dispositif à dégagement rapide (adapté à l'interface G1/2"-G3/4") complète le remplacement du corps de la vanne/de la machine entière en 5 minutes, compatible avec les cuisinières intégrées/de bureau de grandes marques telles que Fotile et Robam.

▎Détection du vieillissement en toutes dimensions

• Cycle de température : -10℃ stockage à basse température (24h) → 85℃ fonctionnement à haute température (2h), simulant l'environnement de différence de température extrême dans la cuisine, uniformité de température ±1,5℃ (norme GB/T 2423.2).
• Contrôle de l'humidité : 10 % à 95 % HR (précision ± 2 %), vérifier le taux de vieillissement de la bague d'étanchéité du corps de la vanne dans un environnement à forte humidité (comme le changement de dureté de la bague en silicone ≤ 5 HA).
• Étanchéité à l'air : test de pression de 3 à 100 kPa (précision ± 0,5 % FS), précision de détection de fuite de 0,01 ml/min (meilleure que les exigences de la clause 7.1.2 de la norme GB 16410).
• Propriétés mécaniques : couple de fermeture 3-20 kgf・cm (résolution 0,5 kgf・cm), identification précoce des défauts tels que le blocage du noyau de soupape et le vieillissement du ressort.
• Durée de vie électrique : 100 000 tests marche-arrêt des électrovannes à thermocouple (courant 0-2000 mA, précision ± 0,5 %), enregistrement des changements de temps de réponse (écart ≤ 10 ms).

▎ Mesure et contrôle intelligents et gestion des données

• Interface de fonctionnement : écran tactile industriel de 15 pouces (commutateur chinois et anglais) intégré 5 principaux modèles de vieillissement (tels que le vieillissement de la certification CCC, le test du corps de vanne AEC-Q100), courbe de température d'appel en un clic, séquence de pression d'air, temps de réglage des paramètres raccourci de 40 %.
• Traçabilité des données : le disque dur SSD de 256 Go enregistre automatiquement plus de 40 paramètres tels que la température, la pression, le couple, etc., génère des rapports PDF avec horodatages (y compris les cartes de contrôle SPC), prend en charge l'exportation USB/Ethernet et la connexion au système MES, et le cycle de traçabilité des données peut aller jusqu'à 15 ans.

▎Conception de sécurité et de fiabilité

• Protection matérielle : cavité à double couche isolée thermiquement (température de surface ≤50℃) avec fenêtre d'observation antidéflagrante, capteur de gaz combustible intégré (précision de détection 0,1% LEL), arrêt automatique en cas de surchauffe (＞90℃) et de fuite, conformément à la norme de sécurité électrique EN 61010-1.
• Conception de redondance : commutation automatique des capteurs principaux et de secours (par exemple, activation de sondes redondantes en cas de panne du capteur de température) pour assurer la continuité des données vieillissantes et s'adapter à 7 × 24 heures de tests ininterrompus.

Caractéristiques du produit

• Parallèle multi-stations : 10 groupes de stations indépendantes synchronisent le vieillissement, un seul appareil peut traiter plus de 200 unités par jour, adapté à l'inspection par échantillonnage d'une ligne de production avec une production annuelle de 500 000 poêles.
• Couverture complète de la plage de température : cycle de température de -10℃~85℃ (taux de chauffage de 5℃/min), prend en charge les normes de test à basse et haute température IEC 60068-2-1.
• Détection de haute précision : étanchéité à l'air ±0,5% FS, couple ±1% de précision, calibré par CNAS, répondant aux exigences strictes des certifications internationales telles que UL/CE.
• Tests automatisés : les ordinateurs industriels génèrent automatiquement des courbes de vieillissement, les algorithmes d'IA identifient 6 types de modes de défaillance tels que le vieillissement des bagues d'étanchéité et l'usure du noyau de soupape, et le taux de précision des avertissements est > 95 %.
• Extension modulaire : des modules haute pression (150 kPa) et des boîtes ultra-basse température (-20 ℃) ​​en option sont disponibles pour répondre aux besoins particuliers des poêles commerciaux et des modèles d'exportation.

Normes internationales de référence

Essais environnementaux :

• GB/T 2423.2-2022 Essai à haute température (Clause 5 Exigences d'uniformité de température)
• IEC 60068-2-1:2020 Essai à basse température (clause Nb : essai continu à -10℃ pendant 72 heures)

Sécurité et performance :

• GB 16410-2020 Cuisinières à gaz domestiques (Article 7.1 Étanchéité à l'air ; Article 7.2 Durée de vie du dispositif de protection contre l'extinction)
• EN 60335-2-37:2018 Exigences de sécurité relatives aux machines de cuisine (Article 11 Essai d'échauffement ; Article 15 Essai de résistance à l'humidité)

Fiabilité:

• ISO 9001:2015 Système de gestion de la qualité (clause 7.1.5 Étalonnage des équipements de surveillance et traçabilité des données)
• ASTM D6458-19 Méthode d'essai de vieillissement du plastique (Section 6 Effet des cycles d'humidité et de chaleur sur les joints)

Objets de test et éléments d'inspection

Objets de test principaux :

• Cuisinières à gaz domestiques (cuisinières à un seul brûleur/à deux brûleurs/à plusieurs brûleurs).
• Composants du corps de la vanne à gaz (vanne thermocouple, électrovanne, soupape de sécurité).
• Composants de base de cuisinière intégrés/de bureau (tels que boutons, allumeurs).

Éléments d'inspection de base :

• Vieillissement environnemental : cycle à haute et basse température (-10℃~85℃, 1000 fois), vieillissement à la chaleur humide (60℃/95% HR, 48h), corrosion par brouillard salin (test NSS 24h).
• Étanchéité à l'air : fuite du corps de la vanne (test basse pression 3 kPa/haute pression 100 kPa), taux d'atténuation des performances d'étanchéité après vieillissement de la bague d'étanchéité (≤ 10 %).
• Propriétés mécaniques : couple de fermeture du bouton (3-20 kgf・cm), test d'usure du noyau de valve (variation de couple ≤ 15 % après 100 000 rotations).
• Durée de vie électrique : temps de réponse démarrage-arrêt de l'électrovanne du thermocouple (≤ 50 ms), fluctuation de courant après 100 000 démarrages et arrêts (≤ ± 5 % de la valeur nominale).
• Performances de sécurité : résistance d'isolement à haute température (≥ 2 MΩ), continuité de la mise à la terre (≤ 0,1 Ω), temps de réponse du dispositif de protection contre l'extinction après vieillissement (≤ 60 s).
