Présentation du produit

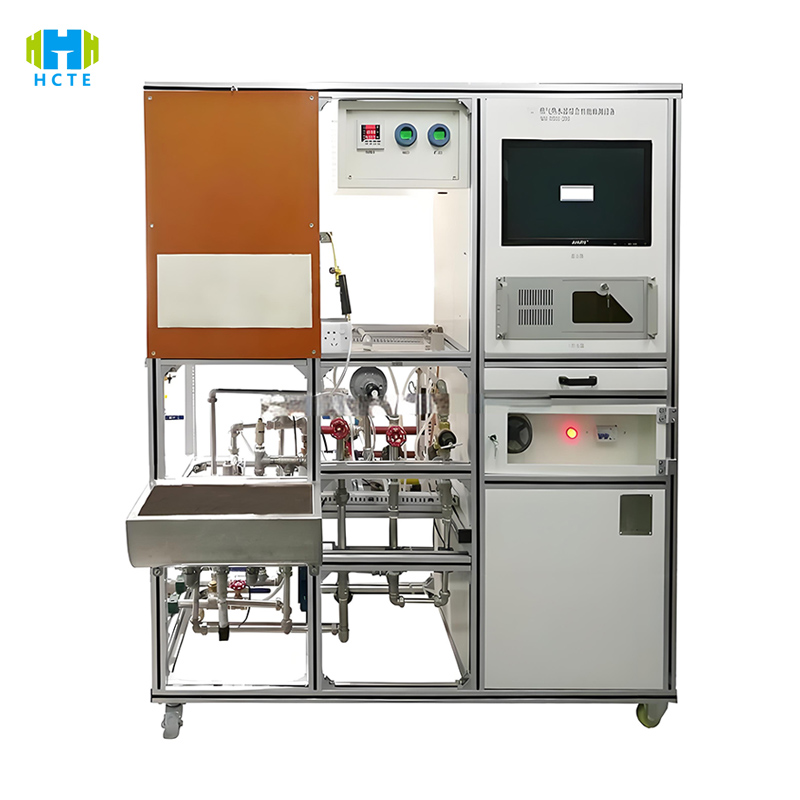

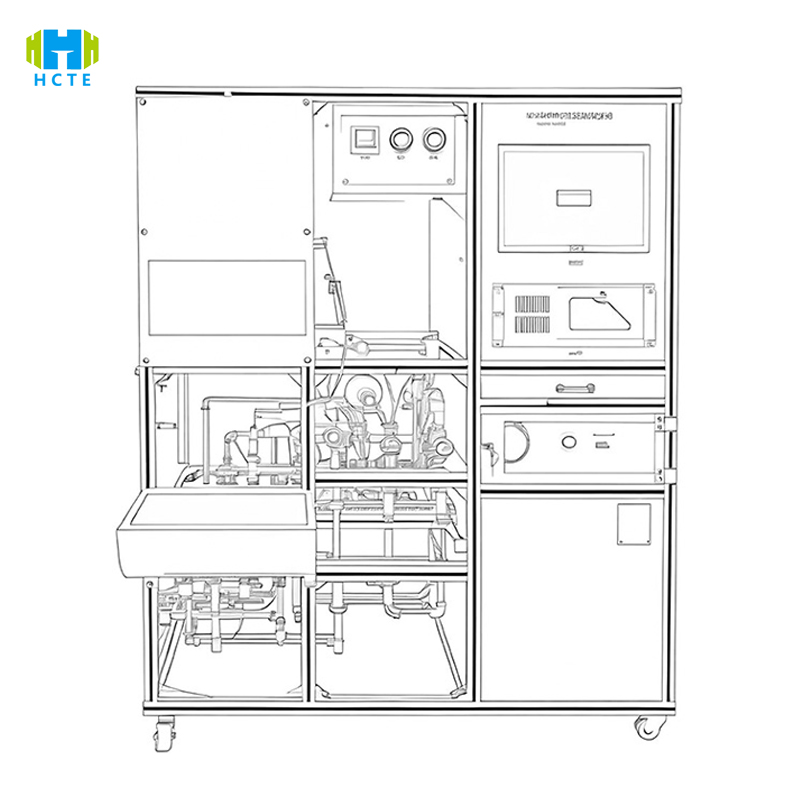

Le HH-RR-503 utilise une couverture de puissance complète et une technologie de mesure et de contrôle intelligente pour réaliser une évaluation précise et une inspection de qualité efficace des performances du chauffe-eau à gaz :

1. Test de simulation en conditions de fonctionnement complet

• Plage de puissance : 0-30 kW, convient aux chauffe-eau instantanés domestiques, aux chauffe-eau volumétriques (gaz naturel/gaz liquéfié/gaz manufacturé), prend en charge la charge thermique nominale, test d'apport de chaleur minimum/maximum (exigences GB 6932 Clause 5.1).
• Simulation environnementale : réglage de la température de l'eau 10-90℃ (précision ±0,5℃), fluctuation de la pression d'air ±15% de la pression nominale, simulant la stabilité de fonctionnement dans différents environnements régionaux de qualité de l'eau et de pression d'air.

2. Capacités de détection multidimensionnelles

• Test d'efficacité thermique (méthode du double thermocouple, précision ±1%), taux de montée en température (0-60℃/min, résolution 0,1℃/s), uniformité de la charge thermique (écart ≤2%).
• Analyse de la composition des gaz de combustion (concentration CO/NOx, résolution 1 ppm), adaptée aux exigences de certification de l'efficacité énergétique GB 30720.
• Détection d'étanchéité à l'air (1,5 fois la pression de service pendant 30 min, fuite ≤ 0,01 L/h), temps de réponse du dispositif de protection contre l'extinction (≤ 60 s, IEC 60335-2-34 Clause 15).
• Test de sécurité électrique : résistance de terre (≤0,1Ω), tension de tenue d'isolement (1800Vdc/1min sans claquage).

3. Système de mesure et de contrôle intelligent

• Interface de fonctionnement : écran tactile couleur de 10 pouces (commutateur chinois et anglais) avec 5 modèles de test intégrés (tels que la détection complète de l'élément de certification CCC, le test d'efficacité énergétique Energy Star), processus de démarrage en un clic, temps de réglage des paramètres raccourci de 40 %.
• Gestion des données : le stockage crypté de 64 Go génère automatiquement des rapports PDF (y compris les cartes de contrôle SPC), prend en charge l'exportation USB/Ethernet et la connexion au système MES, et répond aux exigences de traçabilité de qualité ISO 9001.

4. Adaptation efficace de la ligne de production

• Serrage rapide : les pinces pneumatiques permettent de remplacer complètement l'interface DN15-DN50 en 3 minutes, compatibles avec les chauffe-eau verticaux/horizontaux de marques telles que Navien et Rheem.
• Conception multi-stations : test parallèle standard à 4 stations (8 stations en option), efficacité de détection augmentée de 60 %, adaptée aux exigences d'inspection complète/d'échantillonnage de la chaîne de montage.

Caractéristiques du produit

• Débitmètre de gaz importé d'Allemagne (± 0,5 % FS), capteur de température d'eau (± 0,3 ℃), calibré par CNAS, meilleur que les normes nationales.
• 4 stations de contrôle indépendantes, la capacité de détection quotidienne d'un seul appareil atteint plus de 200 unités, adaptée aux lignes de production avec une production annuelle de plus de 500 000 unités.
• Les procédures de test GB 6932, IEC 60335 et Energy Star intégrées génèrent automatiquement les rapports de données requis pour plusieurs certifications.
• L'algorithme d'IA identifie 7 types de défauts tels que la combustion incomplète (CO dépasse la norme) et le débit d'eau anormal, avec une précision de diagnostic de > 95 %.
• Prend en charge la commutation entre le gaz naturel (12T/10T) et le gaz liquéfié (20Y), aucun remplacement de matériel requis, s'adaptant aux besoins du marché mondial.

Normes internationales de référence

• GB 6932-2015 « Chauffe-eau instantanés à gaz domestiques » Article 5.1 : Méthode d'essai d'efficacité thermique ; Article 5.3 : Pression d'essai d'étanchéité à l'air et jugement.
• IEC 60335-2-34:2018 « Sécurité des appareils électroménagers et analogues Partie 2-34 : Exigences particulières pour les chauffe-eau » Article 11 : Essai d'échauffement ; Article 15 : Essai de résistance à l'humidité.
• Exigences du programme Energy Star Section 5 : Efficacité thermique ≥ 82 % (volumétrique)/90 % (instantanée); Section 7 : Consommation d'énergie en veille ≤ 1 W.
• ANSI Z21.10.3-2019 « Norme de sécurité des chauffe-eau à gaz » Article 8 : Essai de performance de combustion ; Article 12 : Vérification du dispositif de sécurité automatique.

Paramètres techniques

Objets de test et éléments de test

Objets de test

• Chauffe-eau instantanés à gaz domestiques (8-30kW).
• Chauffe-eau volumétriques à gaz (10-100L).
• Chauffe-eau à gaz commerciaux (30-100 kW, modules haute tension requis).

Éléments de test

• Performances thermiques : rendement thermique, charge thermique, taux de montée en température, composition des gaz de combustion (CO/NOx).
• Performances de sécurité : étanchéité à l'air, temps de réponse de la protection anti-extinction, résistance à la terre, résistance à la compression.
• Évaluation de l'efficacité énergétique : consommation électrique en veille, efficacité de production d'eau chaude (indice de certification Energy Star), rapport de réglage de la charge (apport de chaleur maximal/minimum).
• Fiabilité : 1000 tests de cycle marche-arrêt, vieillissement à haute température (fonctionnement continu à 90℃ pendant 24h), simulation d'entartrage de l'eau (dureté ≤1000ppm).
• Adaptabilité environnementale : démarrage à basse pression (85 % de la pression nominale), stabilité de combustion à haute altitude (adaptative à l'altitude de 0 à 3 000 m).
