Présentation du produit

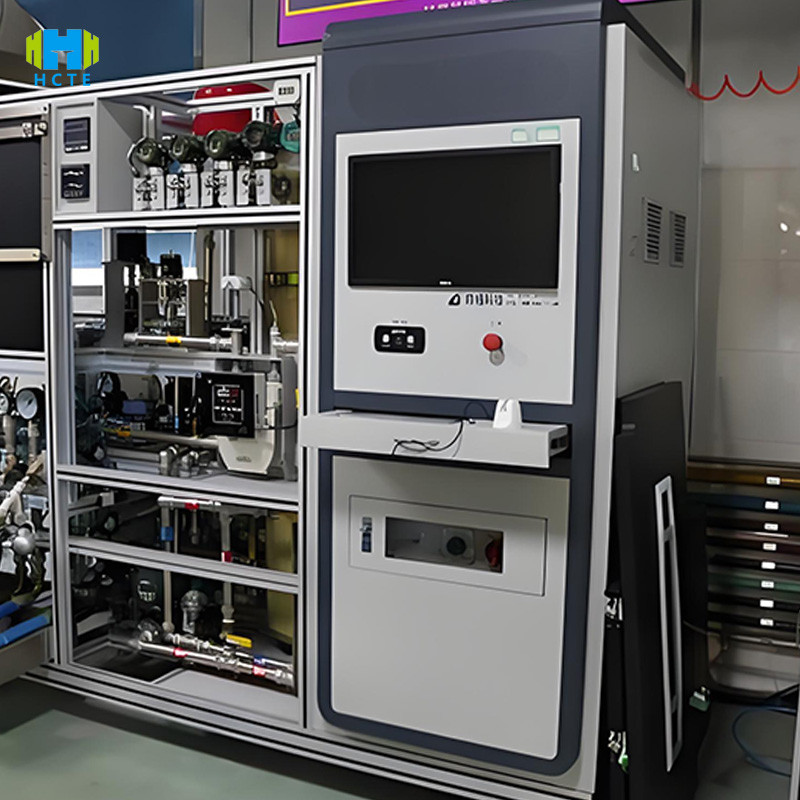

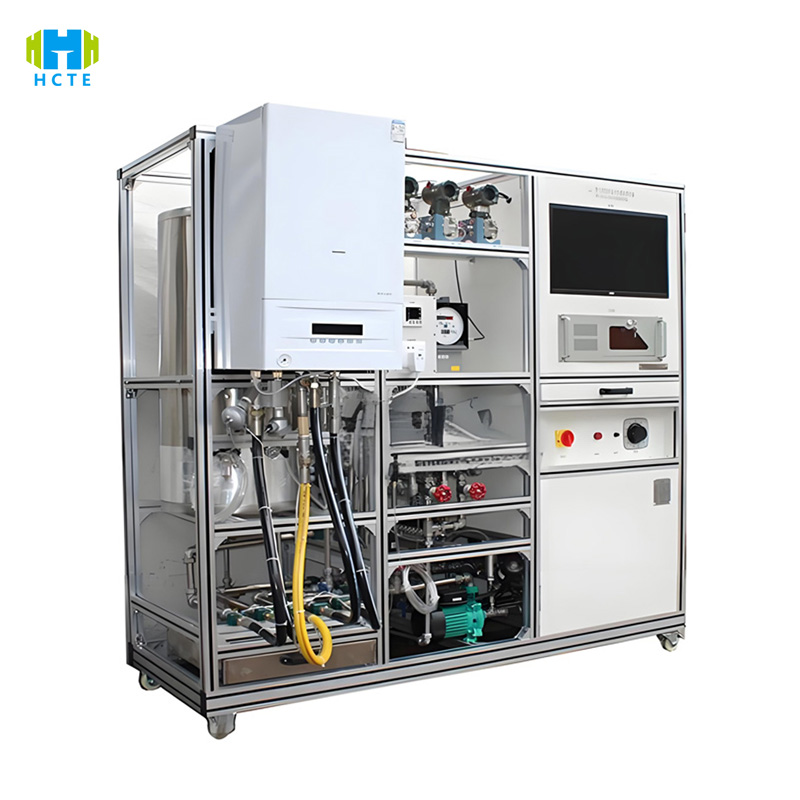

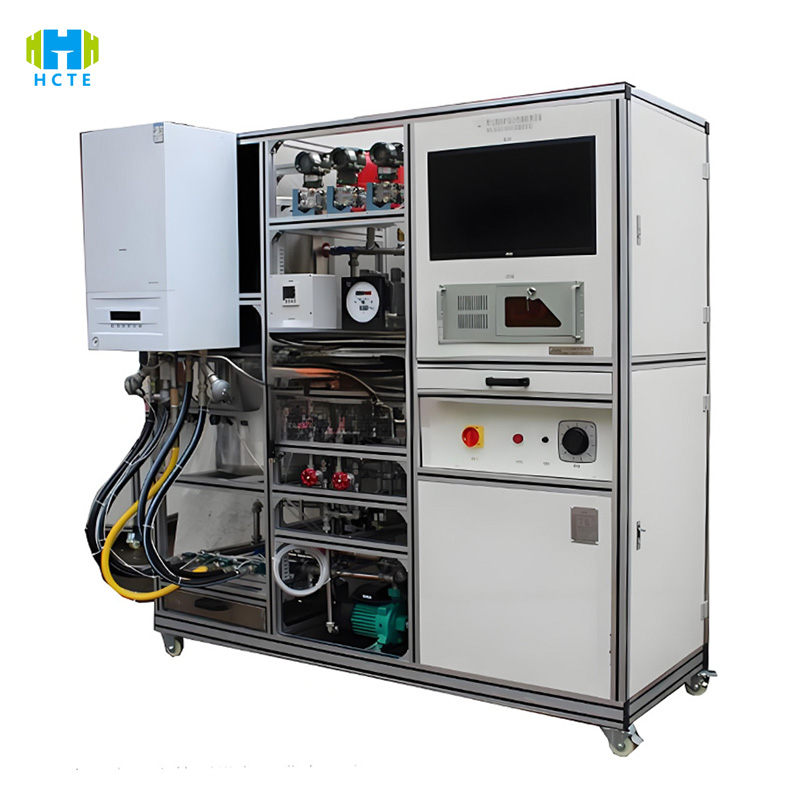

Le HH-RR-503S se concentre sur la détection de précision au niveau du laboratoire et réalise une analyse approfondie des performances des chauffe-eau à gaz grâce à quatre modules principaux :

▎Détection en profondeur du segment à pleine puissance

Adaptation des sources d'énergie et de gaz :

0-40 kW couvre les chauffe-eau domestiques (8-30 kW) et commerciaux (30-40 kW), prend en charge le gaz naturel (12T/10T), le gaz liquéfié (20Y) et la source de gaz complète, réglage de la pression du gaz 500-3500 Pa (résolution 10 Pa), adapté à l'environnement mondial des sources de gaz.

Capacité de simulation de la qualité de l'eau :

Dureté 0-1000 ppm, ion chlorure 0-200 ppm réglable, avec contrôle du débit 0-30 L/min, vérifiez la résistance anti-tartre et à la corrosion de l'échangeur de chaleur et répondez aux exigences de test de compatibilité de la qualité de l'eau GB/T 18870.

▎Analyse de performance multidimensionnelle

Ingénierie thermique et efficacité énergétique :

L'efficacité thermique est testée par la méthode de double résistance au platine (précision de ± 0,8 %), permettant une vérification approfondie de l'efficacité énergétique de premier niveau (≥ 90 %) ;

Rapport de réglage de charge ≥ 5:1, résolution du débit de sortie d'eau chaude 0,1 L/min, adapté aux normes strictes d'efficacité énergétique telles qu'Energy Star ;

Analyse en temps réel de la composition des gaz de combustion (résolution CO/NOx 1 ppm), prenant en charge les tests de certification environnementale.

Sécurité et fiabilité :

La précision de détection de l'étanchéité à l'air atteint 0,005 L/min (1,5 fois la pression pendant 30 min), réponse de protection contre l'extinction ≤ 30 s ;

Test de sécurité électrique : résistance d'isolement ≥ 10 MΩ, tension de tenue 1800 Vdc/1 min, conforme aux exigences anti-choc électrique de la norme IEC 60335 ;

1000 cycles de démarrage-arrêt, qualité de l'eau de dureté 1000 ppm, fonctionnement à long terme, simulant la durabilité en utilisation réelle.

▎Mesure et contrôle intelligents et gestion des données

Fonctionnement et processus :

L'écran tactile de 15 pouces intègre plus de 10 modèles standard (CCC/CE/Energy Star), prend en charge les processus personnalisés et réduit le temps de réglage des paramètres de 60 % ;

Basculez entre les interfaces chinoises et anglaises, en vous adaptant aux environnements de laboratoire multilingues.

Traçabilité des données :

Le stockage SSD de 256 Go collecte plus de 80 paramètres en temps réel et génère des rapports PDF avec des signatures numériques (y compris les formats de données UN/CE) ;

Prend en charge le stockage des preuves blockchain et l'audit à distance, répondant aux exigences de traçabilité des données ISO 9001.

▎Matrice de capteurs de haute précision

Matériel de base :

Débitmètre massique de gaz importé d'Allemagne (± 0,5 % FS), débitmètre d'eau électromagnétique (± 0,3 % FS), capteur de température à résistance en platine (± 0,2 ℃), grâce au double étalonnage CNAS/CMA, la précision est 1,5 fois meilleure que la norme nationale ;

Capteur de pression dynamique (temps de réponse <5 ms) capture l'impact du coup de bélier et simule les fluctuations extrêmes de la pression de travail (± 20 %).

Conception modulaire :

Changez rapidement le module source de gaz (gaz naturel → gaz liquéfié) en 30 minutes pour réduire les coûts de débogage en laboratoire ;

Le module de canal d'eau détachable prend en charge l'expansion à haute température (95 ℃) et à haute pression (1,2 MPa), adapté aux tests de scènes spéciales.

Caractéristiques du produit

Précision de qualité laboratoire : efficacité thermique ±0,8 %, précision de détection de débit ±0,3 % FS, adaptée aux exigences strictes des certifications internationales telles que UL/CE.

Compatibilité standard complète : 15 procédures de test standard internationales intégrées telles que GB/EN/ASME, génère automatiquement des rapports multilingues (chinois/anglais/espagnol/arabe).

Simulation de conditions de travail extrêmes : démarrage à basse température de -10℃, test de combustion à 3000 m d'altitude, fonctionnement à long terme avec une dureté de l'eau de 1000 ppm, couvrant des scénarios d'utilisation mondiaux.

Analyse des données de l'IA : l'algorithme d'apprentissage automatique identifie 12 problèmes potentiels tels que la combustion instable et la dérive des capteurs, et la précision de l'avertissement de données anormales est > 99 %.

Conception modulaire : module gaz/eau détachable, commutation complète de la source de gaz (gaz naturel → gaz liquéfié) en 30 minutes, réduisant les coûts de débogage en laboratoire.

Normes internationales de référence

GB 6932-2015 « Chauffe-eau instantanés à gaz pour usage domestique » (Clause 5 Efficacité thermique ; Clause 6 Dispositifs de sécurité).

EN 61326-1:2013 « Compatibilité électromagnétique des équipements de mesure » (Section 4 Limites d'interférences radioélectriques).

Programme Energy Star « Norme d'efficacité énergétique pour les chauffe-eau » (Section 5 Efficacité thermique ≥ 90 % ; Section 6 Consommation électrique en veille ≤ 1 W).

IEC 60335-2-34:2018 « Exigences de sécurité pour les chauffe-eau » (Article 11 Essai d'élévation de température ; Article 15 Résistance à l'humidité).

ANSI Z21.10.3-2019 « Norme de sécurité pour les chauffe-eau à gaz » (article 8 Performances de combustion ; article 12 Dispositifs de sécurité automatiques).

ISO 9001:2015 « Système de gestion de la qualité » (clause 7.1.5 Étalonnage des équipements de surveillance).

ASTM D6476-19 « Méthode d'essai de durabilité pour les chauffe-eau à gaz » (Section 6 Essai de durée de vie du cycle).

Paramètres techniques

Objets de test et éléments de test

Objets de test principaux :

Chauffe-eau instantanés à gaz domestiques (8-30 kW, y compris à condensation/instantané).

Chauffe-eau à gaz commerciaux (30-40kW, volumétriques/modulaires).

Chauffe-eau à scénario spécial (type marin/plateau, module haute tension requis).

Éléments de test principaux :

Performances de base : charge thermique nominale, débit d'eau chaude, efficacité thermique, plage de réglage de la charge.

Efficacité énergétique et protection de l'environnement : consommation électrique en veille, concentration d'émissions de CO/NOx, niveau d'efficacité énergétique (GB 30720/Energy Star).

Performances de sécurité : étanchéité à l'air, temps de réponse de la protection contre l'extinction, température de protection contre la surchauffe, résistance d'isolation électrique.

Fiabilité : test de 1000 cycles de démarrage-arrêt, simulation d'entartrage de l'eau (fonctionnement à dureté de 1000 ppm pendant 1000 heures), durabilité aux vibrations (10-50 Hz).

Conditions de travail extrêmes : démarrage à basse pression d'air (85 % de la pression d'air nominale), test de combustion à haute altitude (0-3000 m), démarrage à basse température de -10 ℃.

Performances de contrôle : précision de contrôle de la température de l'eau (±1℃), temps de réponse du réglage de la puissance (＜10s), vérification intelligente de la fonction antigel.
