Système de test étanche IPX1 ~ 8
Système de test étanche IPX1 ~ 8 Système de test étanche IPX1 ~ 8 Système de test étanche IPX1 ~ 8 Système de test étanche IPX1 ~ 8

Système de test étanche IPX1 ~ 8

IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.

  • Certificat :

    Calibration Certificate(cost additional)
  • Prix :

    Negotiable
  • Heure de livraison :

    40 days
  • Modalités de paiement :

    L/C, T/T
  • Marque :

    HCTE
  • Numéro de modèle :

    HCTE0078

Machine d'essai de pluie goutte à goutte verticale

La description

Ce dispositif de test sert à vérifier la protection contre les chutes verticales de gouttes d'eau. Il est conçu et fabriqué conformément à l'exigence standard de la clause IEC60529 IPX1 et IPX2, CEI60884-1 clause 16.2.2

La montée et la descente de la boîte à gouttes sont contrôlées par le moteur. Il est équipé de la table d'objectif rotative dont la vitesse de rotation est de 1r/min pour le test IPX1 ; Il est également équipé d'un biseau de 15° pour supporter l'échantillon pour le test IPX2.

Caractéristiques

Modèle

HCTE0078

Application

S'applique pour effectuer des tests IPX1, IPX2.

Zone de pluie

1000mmX600mm

Matériau du réservoir

Acier inoxydable

Ouverture goutte à goutte

φ0.4mm

Distance du trou

20mm

Débit pluviométrique

1mm/Min, 3mm/Min, paramètres définis par l'utilisateur (erreur : + 0,5 mm/min).

Hauteur d'égouttement de l'eau

200mm (contrôle automatique par l'équipement de test)

Temps de test

10Min, peut être réglé selon le besoin

Évacuation

Vidange automatique de l'eau du réservoir une fois le test terminé

Matériau du corps

Alliage d'aluminium industriel

Dimensions (LxPxH)

1100X1200X2600mm

Structure de la machine

Montage mural

Compresseur d'air (en option, non inclus)

Compresseur d'air silencieux

Oscillant Testeur de tubes fou IPX3 et IPX4

Information produit:

Le testeur de tube oscillant est conçu et fabriqué conformément à la norme IEC60529 IPX3 et IPX4, CEI60335-1 clause 15.1. Il est utilisé pour le test d'étanchéité de l'équipement électrique.

La partie tube oscillant de cet appareil est contrôlée par un moteur à vitesse réglable et un mécanisme à manivelle. Cet appareil oscille alternativement d'un endroit de ± 60 ° à un autre de ± 175 ° avec la vitesse requise par la norme à travers l'angle de réglage de la machine.

Le réglage de l'angle est précis. La structure est stable et durable. Il est équipé d'une platine rotative à travers laquelle la rotation de 90° peut être réalisée.

Paramètres techniques:

Approvisionnement en eau

Débit d'eau> 10L/min ± 5% d'eau propre sans inclusion.

Cet appareil est équipé d'une unité de filtration d'eau propre

La taille du tube oscillant

Standard livré avec des tubes oscillants R400, R600, R800

(l'autre taille R200, R1000, R1200, R1400, R1600mm peut être facultative), acier inoxydable

Trou d'eau

Φ0.4mm

Angle inclus de deux trous

IPX3 : 120° ; IPX4 : 180°

angle de pendule

IPX3 : 120° ; IPX4 : 360°

Vitesse de pluie

IPX3 : 4 s/heure (2 × 120 °) ;

IPX4 : 12 s/heure (2 × 360 °) ;

L'écoulement de l'eau

Réglable en fonction de la taille du pendule et du nombre de trous de goupille (0,07 L/minX par trou)

Temps de test

0.01S ~ 99 heures 59 minutes, peut être préréglé

Manomètre

0~0.25MPa

Exigences du site

Salle de test étanche IP dédiée, le sol doit être plat avec éclairage

Interrupteur de fuite étanche 10 A (ou prise) utilisé pour l'équipement. Avec une bonne fonction d'afflux et de drainage. Pose au sol

La zone

Selon le tube oscillant choisi

Buse de pulverisation

Information produit:

La buse de pulvérisation est conçue et fabriquée conformément à la clause IEC60529 IPX3 et IPX4, CEI60335-1 clause 15.1. Il est utilisé pour le test d'étanchéité de l'appareil électrique. Certaines parties de l'enceinte ne peuvent pas être mouillées par le tube oscillant. Dans ces circonstances, la buse de pulvérisation à main est utilisée manuellement.

La différence entre IPX3 et IPX4 est que le déflecteur doit être retiré dans le test IPX4.

Paramètres techniques:

Approvisionnement en eau

Le débit d'eau est de 50 ~ 150 kpa d'eau propre sans inclusion.

Paramètres de la buse de pulvérisation

diamètre extérieur : Ф102mM

diamètre sphérique : SФ75.5mm

Il y a un trou central et il y a 24 trous dans le cercle interne de trous dont l'angle inclus est de 30°. Il y a 96 trous dans le cercle extérieur de trous dont l'angle inclus est de 15°. 121 trous au total.

Le diamètre du trou: Ф0.5mm

Il est en laiton.

L'écoulement de l'eau

10L/min±5%, le débitmètre est réglable

Gamme de manomètre

0~0.4Mpa

Baffle

amovible

Manomètre

0~0.25MPa

Exigences du site

Salle de test étanche IP dédiée, le sol doit être plat avec éclairage

Avec une bonne fonction d'afflux et de drainage. Installation murale

Buse à jet portative

La description

La buse à jet est conçue et fabriquée conformément aux clauses IEC60335-1 15.1, IEC60529 IPX5 et IPX6. Il est utilisé pour le test d'étanchéité de l'appareil électrique.

Paramètres techniques:

IPX5

IPX6

Approvisionnement en eau

Débit d'eau > 12,5 L/min ± 5 % d'eau propre sans inclusion.

Il peut être réalisé par le réservoir d'eau en acier inoxydable et l'équipement sous pression

Débit d'eau> 100L/min ± 5% d'eau propre sans inclusion.

Il peut être réalisé par le réservoir d'eau en acier inoxydable et l'équipement sous pression

Le diamètre de la buse

Ф6.3mm

Ф12.5mm

L'écoulement de l'eau

12.5±0.625L/min, le débitmètre est réglable

100 ± 5 L/min, le débitmètre est réglable

La distance de la buse à jet à l'enceinte

2.5~3m

2.5~3m

Temps de test

Pas moins de 1min/m² (pas moins de 3 minutes)

Pas moins de 1min/m²(pas moins de 3mins)

Manomètre

0~0.25MPa

0~0.25MPa

Exigences du site

Salle de test étanche IP dédiée dont la largeur est supérieure à 3m,

Avec une bonne fonction d'afflux et de drainage. Installation murale

Salle de test étanche IP dédiée dont la largeur estplus de 3m,

Avec une bonne fonction d'afflux et de drainage. Installation murale

Système intelligent d'approvisionnement en eau et de contrôle

Information produit:

Le système intelligent d'approvisionnement en eau et de contrôle est conçu et fabriqué conformément à l'exigence standard de la clause 15.1 IEC60335-1, IEC60529 IPX1~IPX8 et exigence connexe de la CEI 60598. Il est utilisé pour le test d'étanchéité de l'appareil électrique, tel que les luminaires.

Paramètres techniques:

1. Le système intelligent d'approvisionnement en eau et de contrôle s'applique à :

a) Approvisionnement en eau pour IPX1~IPX6 test d'étanchéité

(b) IPX7 essai d'immersion dans l'eau

c) Stockage d'eau pour IPX8 test d'étanchéité à l'eau

(d) Contrôle automatique de l'ensemble de l'équipement étanche

2. Méthode d'approvisionnement en eau: approvisionnement en eau à débit constant, approvisionnement en eau à pression constante

3. Processus de contrôle de l'alimentation en eau : après que l'utilisateur a préréglé la valeur du débit d'eau et la valeur de la pression de l'eau sur l'écran tactile, les compteurs électroniques ou le manomètre numérique surveillent en temps réel les valeurs actuelles, lisent les valeurs dans l'automate via la conversion des données, puis automatiquement régler la vitesse de rotation de la pompe via le convertisseur de fréquence.

4. Il y a un grand débit et un petit débit d'approvisionnement en eau à deux voies.

5. Approvisionnement en eau à grand débit :

(a) Il s'applique au test de pulvérisation d'eau forte IPX5 ~ IPX6 et à l'injection d'eau de IPX8

(b) Plage de débit : 10~100L/min

(c) Précision du débit : ±0,5 L/min

(d) Débitmètre : débitmètre à turbine

(e) Pompe à eau : pompe centrifuge en acier inoxydable

6. Alimentation en eau à petit débit :

(un) Il s'applique au test d'étanchéité IPX1 ~ IPX4

(b) Plage de débit : 1~10L/min

(c) Précision du débit : ±0,5 L/min

Débitmètre : débitmètre à turbine

(ré) Pompe à eau : pompe centrifuge en acier inoxydable

7. Réservoir de stockage d'eau :

(un) Il s'applique au stockage de l'eau du test de pulvérisation d'eau forte IPX5 ~ IPX6, à l'injection d'eau de l'immersion IPX8, IPX7

(b) Capacité : 500L

(c) Dimensions : L600mmXP660mmXH1300mm

(ré) Fenêtre d'observation : fenêtre en verre trempé

(e) Dimension de la fenêtre d'observation : W200mmXH1250mm

(F) Jauge de profondeur : acier inoxydable

(g) Hauteur de la jauge de profondeur : 1200 mm, précision 1 mm

(h) Contrôle du niveau de liquide : interrupteur à flotteur + tuyau de trop-plein

8. IPX7 support de levage automatique à immersion

(un) Distance de levage : 0~1200mm

(b) Dimension du support : L400mmXW400mm

(c) Poids de charge du support : 50 kg

9. Contrôle d'IPX8

(un) Plage de pression : 0~0.6Mpa

(b) Plage de temps : 0~999999s

10. Armoire de commande :

(un) Détection de débit : retour du signal de débit via un débitmètre électronique

(b) Réglage du débit : réglé sur l'écran tactile

(c) Contrôleur : Mitsubishi PLC

(ré) Interface conviviale : 7 pouces, écran tactile couleur

(e) Fonction de contrôle : alimentation en eau à débit constant, alimentation en eau à pression constante et contrôle du temps de test.

(F) Fonction de protection : protection contre les fuites, protection contre les surcharges, protection contre les courts-circuits

12. Filtre : coque en acier inoxydable, noyau de filtre fin

13. Matériau du corps : alliage d'aluminium industriel

14. Dimension extérieure : 1400mmX750mmX1600mm

15. Alimentation : CA 380V, 50HZ

Testeur de pression d'étanchéité à l'eau IPX8

Information produit:

La IPX8 Le testeur de pression d'étanchéité à l'eau est fabriqué conformément à la norme de la clause IEC60529 degré de protection fourni par les boîtiers (code IP) de l'IPX8, IEC60884-1, IEC60335-1, IEC60598-1. Il est utilisé pour évaluer les boîtiers et l'élément d'étanchéité afin de garantir une bonne performance de l'équipement et des composants après le test de l'eau ou pendant le test.

Paramètre:

Récipient sous pression

Cuve en acier inoxydable, diamètre 0,8 mètre, hauteur 1 mètre

Plage de réglage de la pression

0 ~ 6bar (peut être personnalisé)

Système de pression

Pompe en acier inoxydable + convertisseur de fréquence

Précision du manomètre

0,25 degré, plage : 10 bar

Temps de test

0-99min

Pression limite maximale

6 bars

Protection contre la pression

Protection pressostat

Se connecte à l'équipement d'alimentation en eau par un raccord de tuyau en fil d'acier haute pression 3/4

Platine rotative inclinable

Information produit:

La platine rotative inclinable est conçue et fabriquée conformément à l'exigence standard de la clause 15.1 de la norme IEC60335-1.

Diamètre du plateau tournant

Ø600mm

Porte-échantillon

Ø600mm

Vitesse du plateau tournant

1tr/min

Angle d'inclinaison

15°

Angle de rotation d'essai

90° , rotation continue

Hauteur réglable du tube télescopique réglable

300mm, 1200mm-1500mm

Matériau du corps

Alliage d'aluminium industriel

Dimensions (LxPxH)

800X800X1500mm

Type de réseau de scène

Base en aluminium avec roulettes

Commande réversible, contrôle du mouvement de rotation par l'armoire de commande

laisser un message
Polyester Powder Coating for industry or architectures
nous faire parvenir
Produits connexes
Produits connexes
Ingress protection test equipment
Système de test étanche IPX1 ~ 8
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Xenon test chamber
Chambre d'essai étanche pour lampe au xénon (type refroidi par air) ISO 105-B04:1994 ISO4892-2:2006
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Constant temperature and humidity chamber
Walk-In Température Constante Et Humidité Constante / Laboratoire Haute Et Basse Température
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Salt spray test equipment
Laboratoire de brouillard salin alterné
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Salt spray test machine
Boîte d'essai de brouillard salin pour le CEI 68 automatique du CEI 61701 du CEI 60068
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Sand and dust test chamber
Salle d'essai de poussière de sable
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Salt spray chamber
Testeur de pulvérisation saline
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Blowing sand and dust test chamber
Chambre d'essai de soufflage de poussière ISO-20653-2006、GBT-2423.37
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Three comprehensive environment test chamber
Chambre complète d'essai d'environnement de la température/humidité/vibration trois
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Thermal shock test chamber
Testeur d'impact à froid et à chaud à trois boîtes IEC60068
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Thermal shock chamber
Testeur d'impact froid et chaud à deux boîtes IEC60068
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Dust test chamber
Chambre d'essai de poussière de sable IEC 60529 IEC 60068 ISO 20653
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Environmental Test Equipment
Chambre d'essai d'égouttement IPX12 IEC 60529 ISO20653 IEC60068
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Ip testing equipment
Chambre d'essai de pluie IPX34 IEC 60529 ISO20653 IEC60068
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails

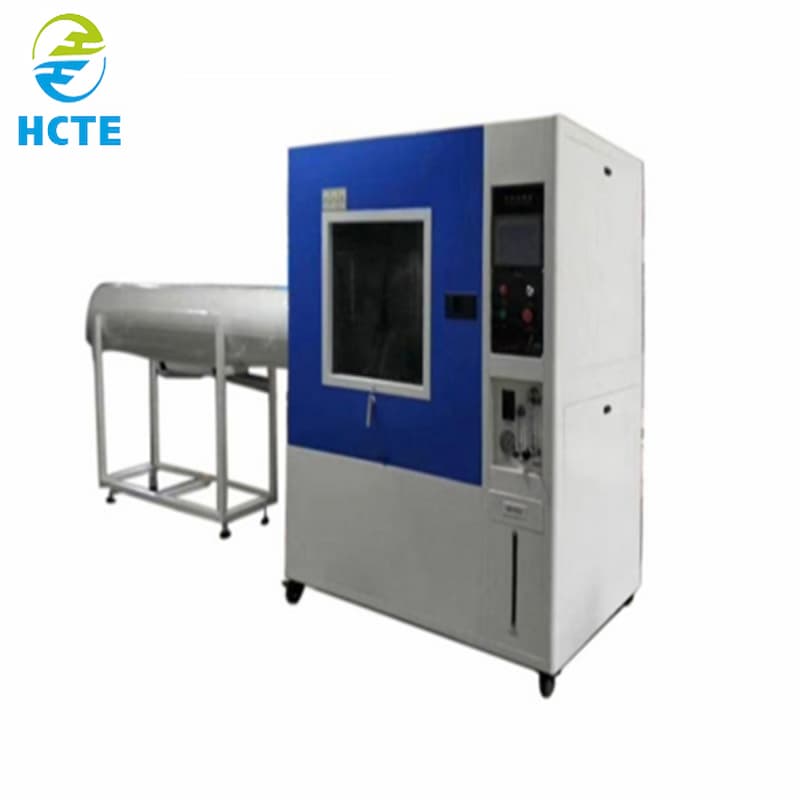

Ipx5 testing
Chambre d'essai de pluie IPX56 IEC 60529 ISO20653 IEC60068
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
High low temperature chamber
Le CEI 60068 d'équipement de test de pièces d'auto de chambre d'essai de basse pression à hautes et basses températures
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails

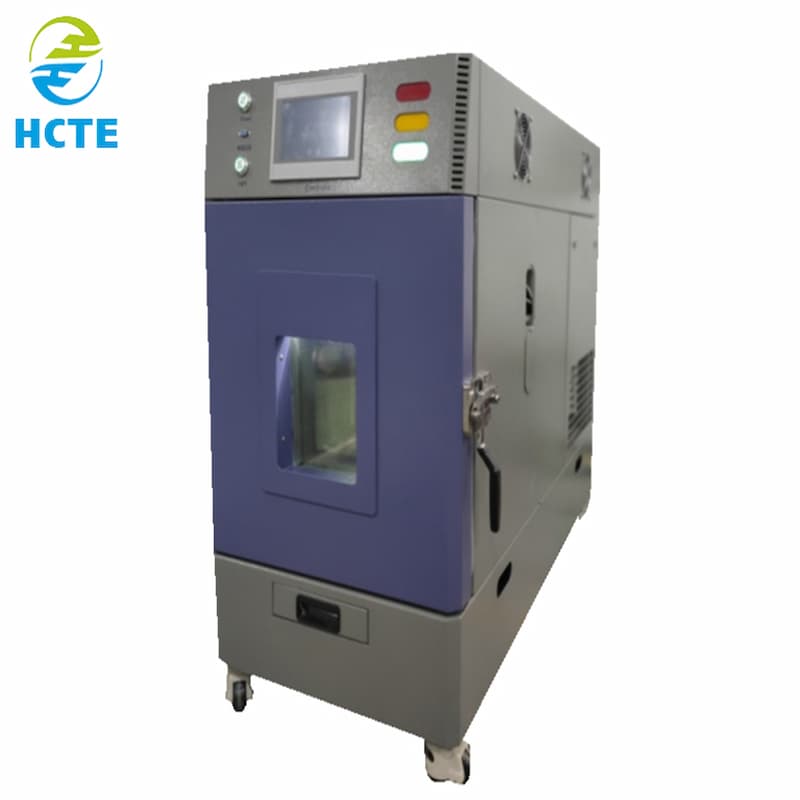

Constant temperature and humidity chamber
Humidité constante humide constante programmable/chambre haute et basse température IEC68
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Temperature and humidity testing
Chambre d'essai de changement de température rapide IEC68
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Ultraviolet test
Chambre de vieillissement accéléré aux UV ISO4892-3:2006
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Ingress protection test equipment
ISO 20653 CEI 60068 de la machine d'essai de pression d'immersion IPX8 60529
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Environmental Test Equipment
Roulement de plaque tournante de salle d'essai de la procédure I~III de norme militaire nationale de pluie
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Xenon tester
Chambre d'essai étanche pour lampe au xénon ISO105 IEC60068 (type refroidi à l'eau)
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
Salt fog test machine
Machine d'essai de brouillard salin composite
IPX1~ 8 système de test étanche comprend une machine de test de pluie goutte à goutte verticale, un testeur de tube oscillant pour IPX3 et IPX4, buse de pulvérisation, buse à jet portable, système intelligent d'alimentation en eau et de contrôle, IPX8 testeur de pression d'étanchéité et plateau tournant inclinable.
Voir les détails
:
Engagé dans la recherche et le développement, la fabrication et la vente d'instruments de test de laboratoire et de systèmes de test de ligne de production
Obtenir un devis gratuit

laisser un message

laisser un message
Si vous êtes intéressé par nos produits et souhaitez en savoir plus, veuillez laisser un message ici, nous vous répondrons dès que possible.

Domicile

Des produits

whatsApp
